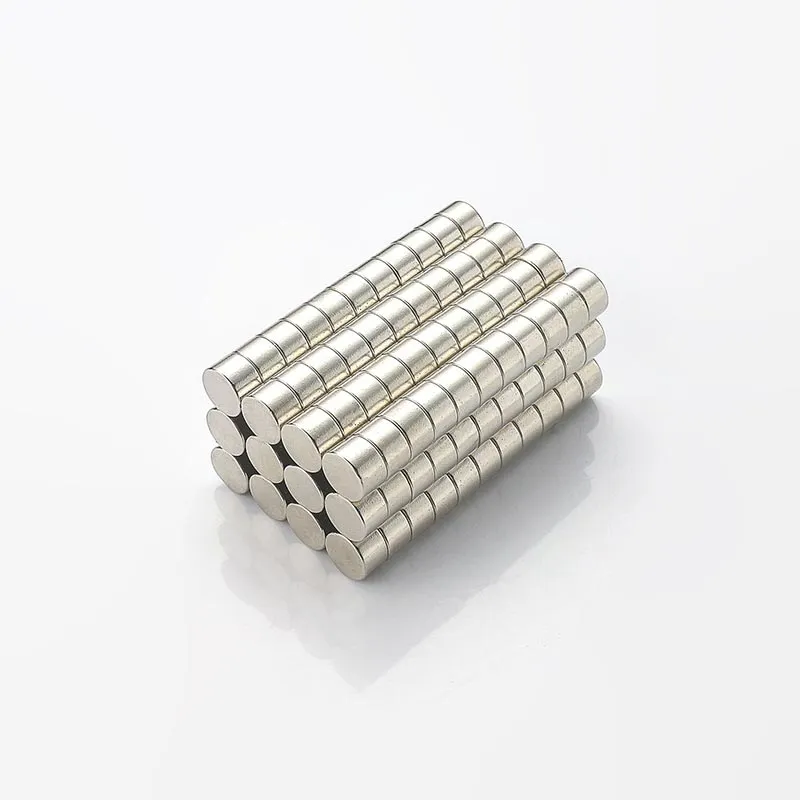

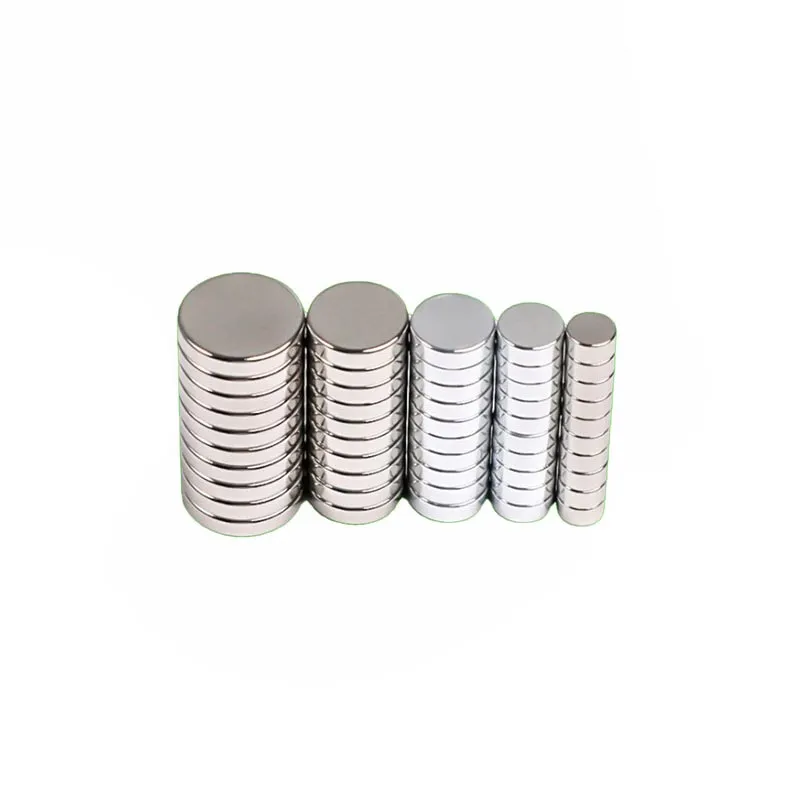

Grands aimants ronds puissants
Achetez dès aujourd'hui de grands aimants ronds puissants directement en usine auprès de Zhaobao Magnet Group. Certifié IATF16949 et ISO9001, Zhaobao fournit des aimants en néodyme robustes personnalisés allant des qualités N35 aux qualités N54UH/N48EH très élevées avec des prix directs, des échantillons d'évaluation gratuits et une livraison mondiale fiable pour les applications industrielles.
envoyer une demande
Description du produit
Achetez dès aujourd'hui de grands aimants ronds puissants directement en usine auprès de Zhaobao Magnet Group. Avec plus de 30 ans d'expérience dans la fabrication, une production annuelle de 8 000 tonnes et 22 brevets développés avec l'Académie chinoise des sciences, nous fournissons des aimants en néodyme N35-N54UH sur mesure pour les mines, les moteurs et les machines lourdes. Profitez de prix d'usine équitables, d'une qualité certifiée IATF16949, d'échantillons de test gratuits et de données de test complètes.
Comment le diamètre et l'épaisseur se combinent pour générer une force de traction
Dans le magnétisme industriel lourd, l’échelle de la force de maintien n’est pas linéaire. Doubler la surface d'un disque magnétique ne double pas simplement sa capacité de rétention : cela augmente la concentration du flux magnétique de manière exponentielle lorsqu'il est associé à une épaisseur axiale adéquate.
| Dimensions (Diamètre x Épaisseur) | Env. Masse (g) | Force de traction verticale maximale théorique (kg) | Épaisseur optimale de la plaque d'acier pour un flux maximum |
|---|---|---|---|
| 50mmx10mm | ~147g | ~65kg | Plaque d'acier de 10 mm |
| 75mmx15mm | ~497g | ~185kg | plaque d'acier de 15 mm |
| 100 mm x 20 mm | ~1 178 g | ~420kg | Plaque d'acier de 20 mm |
Le principe du chemin de retour du flux : la force d'un grand aimant est sous-utilisée s'il est fixé à une tôle fine. Les lignes de flux magnétique nécessitent une plaque arrière en acier épaisse pour compléter leur chemin de retour de flux sans atteindre la saturation magnétique. S'il est fixé à une paroi en tôle de 2 mm, un disque de 100 mm subira une fuite de flux importante, réduisant la force de maintien effective jusqu'à 60 %. Notre personnel d’ingénierie travaille directement avec votre équipe mécanique pour calculer les spécifications optimales de l’acier de support.
Ingénierie de montage pour grands disques en néodyme
Le matériau à aimant permanent NdFeB fritté a une densité d'environ 7,5 g/cm³. Les grands disques ronds présentent d'importants défis de montage structurel en raison de leur poids et de leur attraction gravitationnelle massive. Par exemple, un seul disque de 100 mm x 25 mm pèse près de 1,5 kg.
Risques de gestion thermique et de démagnétisation interne
En raison de leur grande masse en section transversale, les grands aimants ronds dissipent la chaleur interne beaucoup plus lentement que les petits aimants à disque. Dans les moteurs à aimants permanents à grande vitesse, les générateurs ou les tambours de séparation magnétique, les modifications du champ magnétique à haute fréquence induisent des courants de Foucault internes. Ces courants créent un échauffement interne localisé bien au-dessus de la température ambiante de surface.
Pour éviter une perte d'excitation catastrophique, un matériau standard de qualité N (max 80°C / 176°F) ne doit jamais être utilisé dans des machines dynamiques continues. Nous recommandons de sélectionner des qualités à coercitivité élevée telles que N45UH (180°C), N42EH (200°C) ou N38AH (230°C), qui conservent une coercivité intrinsèque élevée (Hcj ≥ 25-30 kOe) pour éviter la dégradation thermique.
Manipulation de disques industriels haute puissance
AVERTISSEMENT CRITIQUE : Les aimants en néodyme à l'échelle industrielle portent d'immenses forces d'attraction et peuvent provoquer de graves traumatismes physiques s'ils sont manipulés avec négligence.
Applications industrielles lourdes pour les grands aimants permanents
Nos grands aimants ronds robustes sont destinés aux secteurs industriels critiques où une alimentation électromagnétique continue est soit irréalisable, soit prohibitive en termes de coût énergétique :
Durabilité du revêtement sous contraintes mécaniques sévères
Les gros aimants subissent de fortes contraintes mécaniques lors de l'installation. Le placage Ni-Cu-Ni mince standard (10-15 μm) peut facilement s'écailler ou se rayer lors d'un assemblage lourd, exposant le fer brut à l'humidité et à l'oxydation.
| Type de revêtement | Spécification d'épaisseur | Résistance au brouillard salin (SST) | Environnement recommandé |
|---|---|---|---|
| Ni-Cu-Ni standard | 12 - 18 μm | 24 à 48 heures | Automatisation d'usine intérieure, salles de montage propres. |
| Époxy robuste (noir) | 30 - 50 μm | 96 à 240 heures | Équipement extérieur à haute humidité, équipement marin, exploitation minière. |
| Revêtement Parylène C | 10 - 20 μm | Plus de 100 heures (sans trou d'épingle) | Immersion chimique, dispositifs médicaux, systèmes de vide. |
Tolérances d'usinage de précision et contrôle des dimensions
Les grands aimants industriels sont fréquemment insérés à force dans des rotors en acier de précision ou dans des fentes de clavette. Les tolérances industrielles standard (± 0,1 mm) peuvent provoquer des blocages d'assemblage ou des affaissements structurels dans les équipements à haut régime.
Le groupe Zhaobao utilise des machines spécialisées de rectification de surface et de coupe de fil CNC multi-axes, atteignant des tolérances dimensionnelles serrées jusqu'à ± 0,02 mm pour l'épaisseur et ± 0,05 mm pour le diamètre extérieur. Chaque lot individuel de nos grands aimants ronds puissants comprend des feuilles de test d’inspection dimensionnelle vérifiée.
Analyse coûts-avantages : un seul grand disque par rapport à un réseau multi-aimants
Lors de la conception d'installations de maintien à haute résistance, les ingénieurs comparent souvent l'utilisation d'un seul grand disque à l'assemblage de plusieurs disques magnétiques plus petits dans un réseau Halbach.
Avantages d'un seul grand disque : simplicité structurelle inégalée, risque éliminé de défaillance répulsive d'un aimant à l'autre lors de l'assemblage et risque nul de cisaillement de l'adhésif d'un aimant individuel. Idéal pour les suspensions à charge élevée, les plates-formes de levage lourdes et les coupleurs industriels robustes.
Avantages du réseau multi-aimants : poids individuel réduit des composants pour un assemblage manuel, disposition physique flexible et risque réduit de dégradation thermique en un seul point. Idéal pour les convoyeurs planaires à grande surface.
Directives de sécurité en matière de stockage, d'emballage et de transport
L’expédition d’aimants permanents à champ élevé nécessite un emballage de blindage magnétique spécialisé pour se conformer aux réglementations internationales de sécurité aérienne et maritime de l’IATA.
Précision industrielle depuis 30 ans : Zhaobao Magnet Group
Créé dans les années 1990, Zhaobao Magnet Group est reconnu comme l'un des groupes d'entreprises de terres rares pionniers en Chine. Opérant plus de 60 000 mètres carrés d’installations de production primaire et soutenue par plus de 500 employés dévoués, notre usine fournit une production annuelle supérieure à 8 000 tonnes d’aimants en néodyme de haute qualité. Dans le cadre d'un partenariat stratégique avec l'Académie chinoise des sciences, nous avons créé le « Centre technologique d'ingénierie des moteurs à aimants permanents ». Depuis 2022, notre équipe d'ingénieurs détient 22 brevets d'invention exclusifs, produisant avec succès des qualités de très haute qualité, notamment N54, N54SH, N54UH, N48EH et N45AH.
Lorsque vous achetez nos grands aimants ronds puissants, vous travaillez directement avec le fabricant principal. En gérant le frittage des matières premières, la coupe au fil, le meulage multi-axes, le placage personnalisé et les tests entièrement en interne, nous éliminons les majorations intermédiaires, garantissons des tolérances dimensionnelles précises et fournissons une traçabilité complète avec des rapports de test pour chaque lot.
Transparence directe en usine et échantillons de tests gratuits
Bon nombre de nos partenaires en équipements lourds et en automatisation industrielle ont migré vers le groupe Zhaobao après avoir été confrontés à de graves démagnétisations sur le terrain ou à une défaillance du revêtement mécanique de la part de fournisseurs tiers. Nos grands aimants ronds robustes sont conçus spécifiquement pour résister à des applications rigoureuses en continu. Nous fournissons gratuitement des échantillons d'évaluation et des données complètes de test des matériaux, permettant à vos équipes d'ingénierie de vérifier l'intégrité mécanique et la force de traction avant la production à grande échelle.
Foire aux questions
Q1 : Puis-je percer, scier ou usiner un grand aimant rond après la livraison ?
R : Absolument PAS. Le NdFeB fritté est un matériau céramique extrêmement dur et cassant. Les tentatives d'usinage briseront l'aimant, détruiront son revêtement de surface protecteur et généreront une fine poussière de meulage NdFeB. Cette poussière est toxique et hautement inflammable. Tous les trous mécaniques, contre-alésages et fentes doivent être usinés avec précision par le groupe Zhaobao.avantà l'aimantation initiale.
Q2 : Dans quelle mesure les prix de vos grands aimants sont-ils compétitifs ? Y a-t-il des frais cachés ?
R : Nous opérons comme une base de fabrication directe avec un approvisionnement interne en matières premières et des capacités de fabrication complètes. Vous achetez directement auprès de notre équipe technico-commerciale sans majorations intermédiaires. Nous proposons une tarification totalement transparente pour les volumes de production et les prototypes techniques personnalisés.
Q3 : Pouvons-nous demander des échantillons de pré-production avant la passation du contrat ?
R : Oui. Nous fournissons des échantillons d'évaluation aux équipes d'ingénierie de l'entreprise pour tester l'ajustement mécanique, la force de maintien et la durabilité du revêtement de surface.
Q4 : Quelles certifications régissent votre ligne de fabrication ?
R : Zhaobao Magnet Group opère sous la gestion de la qualité IATF 16949 (Système de qualité automobile) et ISO 9001. Des certificats de conformité à la sécurité des matériaux (RoHS, REACH) et des fiches d'inspection des flux accompagnent les expéditions.
Q5 : Quelle est la stratégie optimale pour séparer les gros aimants coincés ?
R : N'essayez jamais de séparer deux gros aimants puissants l'un de l'autre : la force verticale est beaucoup trop immense. Au lieu de cela, placez les aimants sur un banc en bois solide et faites glisser un aimant latéralement hors du bord de la pile tout en maintenant l'autre fermement en place.
