Les disques magnétiques, caractérisés par leur forme circulaire plate avec magnétisation axiale, font partie des configurations d'aimants permanents les plus polyvalentes utilisées dans l'industrie moderne. Leur géométrie simple dissimule l'ingénierie complexe requise pour les produire avec des propriétés magnétiques constantes, des dimensions précises et une protection fiable contre la corrosion. Notre usine dédiéeaimant à disqueLes lignes de production combinent un traitement avancé des matériaux avec un usinage de précision pour fournir des composants qui excellent dans des applications allant des capteurs miniatures aux assemblages magnétiques industriels.
Produits
Aimants à disque
Notre usine est spécialisée dans la fabrication de disques magnétiques de haute précision pour diverses applications industrielles nécessitant des composants magnétiques plats et circulaires. Avec 30 ans d'expertise dans la production d'aimants, nous proposons des disques magnétiques de différents diamètres (de 1 mm à 150 mm), épaisseurs et matériaux magnétiques, notamment NdFeB, SmCo, Ferrite et Alnico. Chaque disque magnétique est soumis à un contrôle de qualité rigoureux pour garantir des dimensions précises, des propriétés magnétiques constantes et des revêtements de protection durables pour des performances fiables.
envoyer une demande
Description du produit
Que vous ayez besoin de minceaimants à disquepour les conceptions limitées en espace ou les variantes plus épaisses pour une force magnétique maximale, notre intégration de fabrication verticale garantit la qualité à chaque étape. De la sélection des matières premières (utilisant du néodyme pur ≥99,5 % pour les qualités NdFeB) jusqu'à l'inspection finale, nous maintenons un contrôle strict sur l'ensemble du processus, ce qui entraîneaimants à disquequi fonctionnent de manière prévisible dans vos applications.
Avantages clés de notre fabrication d'aimants à disque
Contrôle d'épaisseur de précision
Pouraimants à disque, l'épaisseur est souvent la dimension la plus critique affectant à la fois les performances magnétiques et l'ajustement de l'assemblage. Notre technologie de meulage double face atteint des tolérances d'épaisseur aussi serrées que ± 0,01 mm, avec un parallélisme maintenu à 0,02 mm sur toute la surface. Cette précision garantit une distribution uniforme du champ magnétique et évite les problèmes d'assemblage dans les applications empilées ou étroitement ajustées.

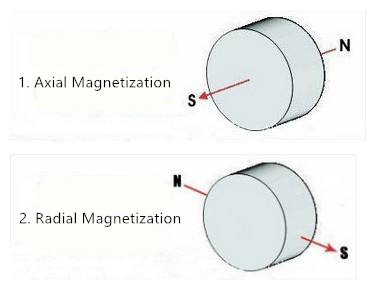

Magnétisation axiale optimisée

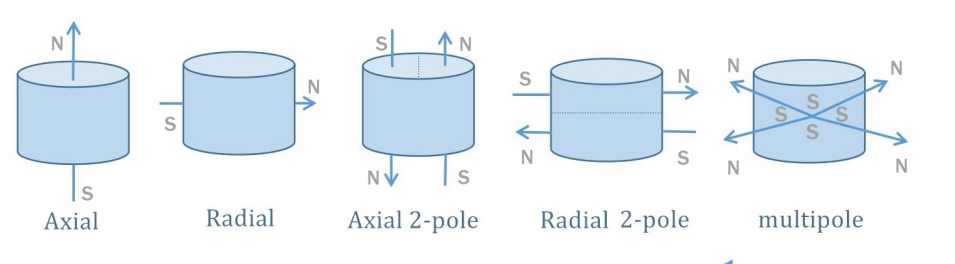

La direction de la magnétisation est cruciale pouraimants à disque. Nos systèmes de magnétisation entièrement automatisés appliquent de puissants champs pulsés (jusqu'à 5 T) dans la direction axiale, garantissant une saturation complète et un alignement de polarité cohérent. Pour multipolaireaimants à disque, nous utilisons des appareils spécialisés pour créer des modèles de magnétisation radiaux ou personnalisés précis avec des transitions nettes entre les pôles.
Protection améliorée des bords
Les disques magnétiques sont particulièrement vulnérables à l'écaillage de leurs bords lors de la manipulation et de l'assemblage. Notre processus exclusif de rayonnage des bords crée de légers biseaux (0,1 à 0,3 mm) qui réduisent considérablement ce risque sans compromettre les performances magnétiques. Combiné avec notre galvanoplastie uniforme Ni-Cu-Ni qui recouvre entièrement les bords, cela donne lieu à une plus grande durabilité.aimants à disqueavec une durée de vie plus longue.
Types et applications d’aimants à disque
Aimants à disque mince
Épaisseur:0,5 mm - 3 mm
Applications :Capteurs, commutateurs Reed, encodeurs magnétiques, électronique grand public mince
Caractéristique clé :Conception peu encombrante avec un champ magnétique suffisant pour les applications de détection
Aimants à disque standard
Épaisseur:3mm - 10mm
Applications :Rotors de moteur, supports magnétiques, séparateurs, usage industriel général
Caractéristique clé :Équilibre optimal entre force magnétique et stabilité mécanique
Aimants à disque épais
Épaisseur:10mm - 50mm
Applications :Accouplements à couple élevé, levage robuste, mandrins magnétiques
Caractéristique clé :Force magnétique maximale pour les applications mécaniques exigeantes
Spécifications standard des aimants à disque (NdFeB N45)
Le tableau ci-dessous montre les tailles standard et les forces de maintien approximatives pour notre NdFeB frittéaimants à disqueavec revêtement Ni-Cu-Ni. Des tailles, nuances (N35 à N52) et revêtements personnalisés (Zn, Epoxy, Au, etc.) sont disponibles sur demande. La force de traction est mesurée sur une plaque d'acier de 10 mm d'épaisseur.
| Diamètre (mm) | Épaisseur (mm) | Grade | Env. Poids (g) | Force de traction typique (kg) |
|---|---|---|---|---|
| 6.0 | 2.0 | N45 | 0.44 | 1,2 kg |
| 10.0 | 3.0 | N45 | 1.75 | 3,5kg |
| 15.0 | 5.0 | N45 | 6.2 | 8,5 kg |
| 20.0 | 10.0 | N45 | 24.8 | 22 kg |
| 30.0 | 10.0 | N45 | 55.8 | 45kg |
| Coutume | 0,5 - 50 | Tous | Calculé | Simulé |
Considération importante en matière de manipulation
Aimants à disqueavec des rapports diamètre/épaisseur élevés (disques minces) sont plus susceptibles de se fissurer sous contrainte mécanique. Nous recommandons d'utiliser des outils non ferreux pour la manipulation et d'éviter le contact direct aimant à aimant pour les diamètres plus grands. Nos emballages de protection (conteneurs individuels en plastique dans des boîtes cloisonnées) sont spécialement conçus pour éviter tout dommage lors du transport.
Applications principales des disques magnétiques
Le design plat et symétrique deaimants à disqueles rend idéaux pour de nombreuses applications dans diverses industries. Leur champ magnétique prévisible et leur facilité d’intégration contribuent à leur utilisation généralisée.
- Moteurs CC sans balais :Monté sur des rotors pour un fonctionnement efficace et sans entretien dans les applications automobiles, industrielles et grand public.
- Capteurs et commutateurs magnétiques :Utilisé dans les systèmes de détection de position, de détection de vitesse et de commutation de proximité.
- Maintien et fixation magnétique :Pour porte-outils, gabarits, fixations, fermetures magnétiques et composants de fixation pendant l'usinage.
- Appareils acoustiques :Haut-parleurs, écouteurs et microphones dont les disques magnétiques fournissent le champ magnétique nécessaire à la transduction du son.
- Équipement médical :Composants d'IRM, systèmes d'administration de médicaments, instruments chirurgicaux et dispositifs de diagnostic.
- Séparation magnétique :Disposés en grilles ou en plaques pour éliminer les contaminants ferreux des liquides et des poudres.
- Electronique grand public :Moteurs de vibration pour smartphone, mécanismes de mise au point automatique de l'appareil photo, connecteurs de charge magnétiques et appareils domestiques intelligents.
- Énergie renouvelable :Générateurs d’éoliennes et autres systèmes de conversion d’énergie propre.
Certifications et normes de qualité
Nos processus de fabrication et nos systèmes de gestion de la qualité sont certifiés selon les normes internationales, garantissant ainsi notreaimants à disquerépondre aux exigences strictes des marchés mondiaux, notamment les secteurs de l'automobile, du médical, de l'aérospatiale et de l'électronique grand public.
IATF 16949:2016 ISO 9001:2015 ISO 14001:2015 PORTÉE et RoHS Certifié SGS CP65 / EN71
Chaque lot deaimants à disquesubit des tests complets comprenant une vérification dimensionnelle (à l'aide de projecteurs optiques et d'une MMT), des tests de propriétés magnétiques (hystérésisgraphe), la mesure de l'épaisseur du revêtement (rayons X), des tests d'adhérence (test de bande selon ASTM D3359) et une simulation environnementale (test au brouillard salin selon ASTM B117). Les certifications des matériaux et les rapports de tests sont disponibles pour toutes les commandes de production.
Demandez vos échantillons et devis d'aimants à disque
Assistance technique gratuite pour les applications personnalisées
Soumettez vos besoins en disques magnétiques (matériau, qualité, diamètre, épaisseur, quantité, revêtement et magnétisation) pour un devis détaillé. Notre équipe d'ingénierie peut fournir une assistance technique pour la conception de circuits magnétiques, la sélection des matériaux et l'optimisation des applications.
Contactez notre équipe technico-commerciale :
WhatsApp/WeChat/Tél : +86-18133696123 | Courriel : zb12@magnets-world.com
Délai de réponse : généralement dans les 2 à 4 heures ouvrables. Emballage de qualité exportation et documentation complète incluses avec toutes les expéditions internationales.
