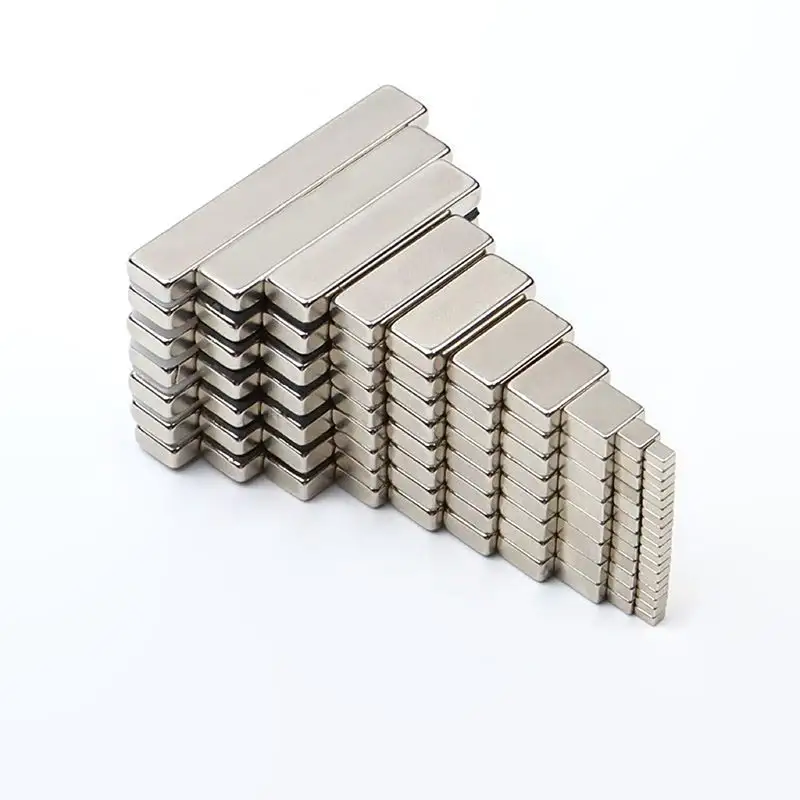

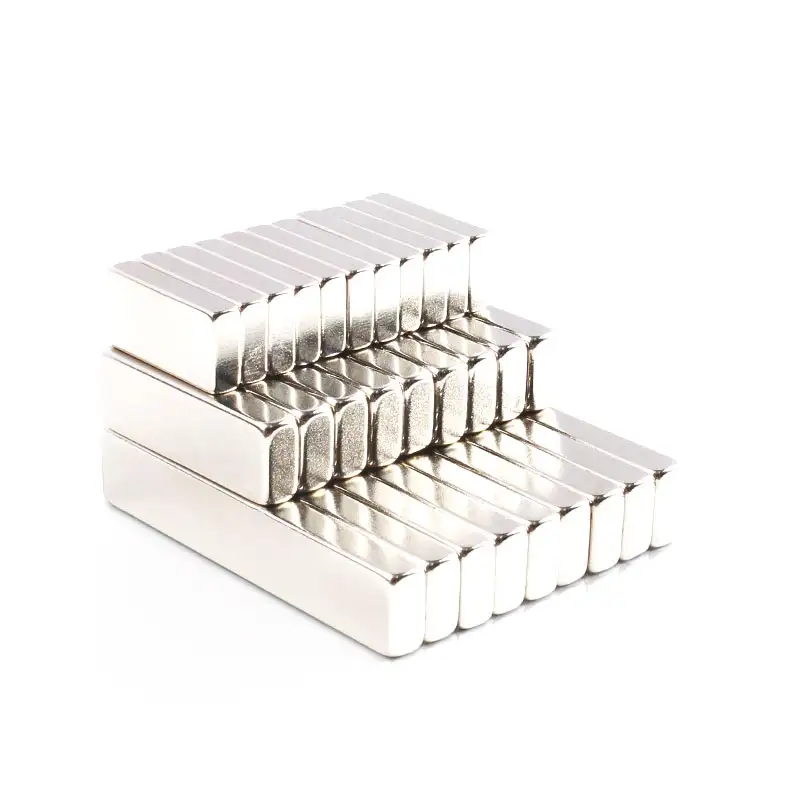

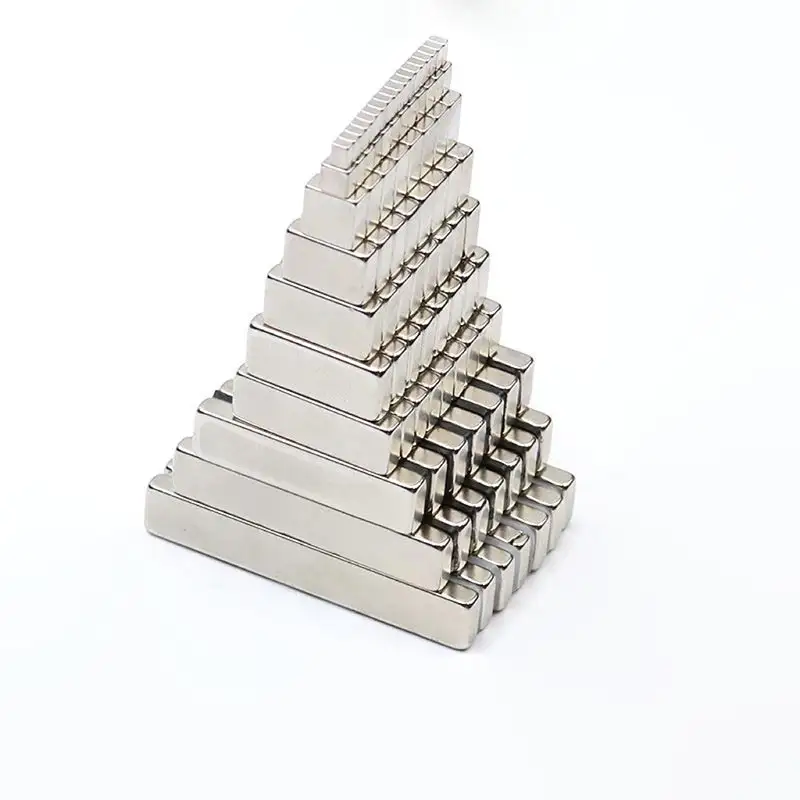

Aimants rectangulaires pour capteurs

Fondation technique

Comparaison des matériaux magnétiques prêts pour les capteurs

La sélection de l’alliage magnétique optimal est essentielle lors de la conception d’aimants rectangulaires pour capteurs. Différentes topologies de capteurs telles que les commutateurs Reed, les verrous numériques à effet Hall et les circuits intégrés magnétorésistifs linéaires (AMR/TMR) nécessitent des profils de flux magnétique, des empreintes physiques et des réponses thermiques spécifiques. Les aimants commerciaux standards souffrent souvent d’une dispersion incontrôlée du flux ; cependant, les aimants permanents de qualité capteur doivent équilibrer la coercivité, l'induction rémanente et les coefficients thermiques.

Aperçu de l'ingénierie :Les blocs rectangulaires en néodyme fournissent le flux maximum par unité de volume, déclenchant des micro-capteurs au niveau des entrefers étendus. Cependant, pour les applications où l'environnement subit des surtensions thermiques extrêmes supérieures à 300°C, l'AlNiCo ou le SmCo restent la norme incontestée.

Une stabilité de température qui compte

Les fluctuations de température modifient directement le point de fonctionnement et le point de déclenchement des capteurs magnétiques. Le dépassement de la température de fonctionnement maximale ou de la température de Curie provoque une démagnétisation irréversible, entraînant une défaillance du capteur ou un délai d'activation retardé.

Dans la navigation aérospatiale, la détection du groupe motopropulseur automobile et les commandes de brûleurs industriels, la gestion thermique est primordiale :

Direction de magnétisation et déclenchement du capteur

L'axe de magnétisation détermine la forme de l'enveloppe du champ magnétique (distribution de Gauss), qui dicte la distance de commutation et la répétabilité du capteur. Les géométries rectangulaires offrent trois modes de magnétisation principaux :

Précision dimensionnelle pour une commutation fiable

Dans les assemblages automatisés modernes à grand volume, une variation mineure de l’épaisseur de l’aimant se traduit par un changement significatif de l’intensité du champ de surface. Si l'épaisseur d'un lot d'aimants rectangulaires varie de ±0,1 mm, la distance d'activation du capteur peut dériver de plusieurs millimètres, provoquant de faux déclenchements ou un échec total de commutation.

Zhaobao Magnet Group applique le tranchage de meules diamantées de haute précision et le meulage par électro-érosion à fil pour maintenir des tolérances dimensionnelles serrées jusqu'à ± 0,01 mm. Cela garantit une répétabilité Gauss d'un lot à l'autre dans une plage de ± 1,5 %, éliminant ainsi le besoin de réétalonnage dynamique de l'électronique du capteur sur la chaîne d'assemblage en usine.

Intégrité du produit

Boîtier et revêtement : une protection au-delà de l'aimant

Les capteurs utilisés dans des environnements industriels réels sont confrontés à des fluides agressifs, à de fortes vibrations, à des vapeurs chimiques et à la pénétration d'humidité. Les aimants permanents frittés bruts, en particulier le NdFeB haute performance, sont sujets à l'oxydation et aux micro-écailles sous un impact cyclique. C'est pourquoi nous nous spécialisons dans la fourniture d'assemblages magnétiques entièrement encapsulés et prêts à monter plutôt que d'aimants nus.

Scénarios d'application

Commutateurs Reed, capteurs à effet Hall et plus encore

Les blocs rectangulaires à aimants permanents servent de déclencheur physique universel dans un large éventail de technologies de détection de position et de vitesse sans contact :

Résoudre la détection à travers les barrières

L'un des principaux avantages techniques du déploiement d'aimants rectangulaires pour capteurs est leur capacité à projeter des lignes de flux magnétique à travers des matériaux barrières non ferromagnétiques tels que l'acier inoxydable, l'aluminium, le verre, le plastique et le bois sans pénétration mécanique physique.

Solutions pour températures élevées et environnements difficiles

Lorsque des besoins de détection surviennent dans des environnements hostiles tels que des compartiments moteurs, des fours de durcissement industriels, des puits de pétrole ou des conduites de vapeur, les capteurs électroniques conventionnels tombent en panne. En associant une unité électronique de capteur isolée située dans une zone froide à des aimants rectangulaires AlNiCo ou SmCo durcis à la chaleur pour capteurs placés directement à l'intérieur de la zone chaude, la détection de position continue est obtenue sans défaillance thermique électronique.

Personnalisation et commande

Taille, qualité et assemblage personnalisés

Chez Zhaobao Magnet Group, nous comprenons qu'il n'existe pas deux architectures de capteurs identiques. Nous proposons une ingénierie personnalisée complète OEM et ODM adaptée directement à vos modèles CAO et spécifications de conception de circuits :

Pourquoi s'associer avec Zhaobao Magnet Group ?

Fondé dans les années 1990, Zhaobao Magnet Group exploite un immense complexe de fabrication de 60 000 mètres carrés avec plus de 500 employés qualifiés, produisant une production annuelle de plus de 8 000 tonnes d'aimants aux terres rares. En collaboration avec l'Académie chinoise des sciences dans notre centre commun de technologie d'ingénierie à aimants permanents, détenant 22 brevets d'invention, nous garantissons que la pureté de nos matières premières dépasse 95 % (contre 80 % en moyenne dans l'industrie).

Nous sommes entièrement certifiés IATF16949, ISO9001, ISO14001 et ISO45001, avec des produits conformes aux normes CE, ROHS, REACH, CP65 et CHCC. Ayant servi plus de 3 000 clients internationaux, dont Huawei, Samsung, General Motors, Hitachi, Volkswagen et Foxconn, nous fournissons une assistance technique 24h/24 et 7j/7 avec des réponses garanties dans les 8 heures.
