Qu'est-ce qui fait de l'aimant à arc une solution supérieure pour la séparation de matériaux en grand volume ?

Dans le monde exigeant du traitement industriel des matériaux, la séparation des contaminants ferreux des matériaux en vrac est une opération critique. Qu'il s'agisse d'éliminer le fer résiduel des granulats recyclés, de purifier des produits alimentaires ou de protéger les équipements en aval dans le traitement des minéraux, l'efficacité du processus de séparation a un impact direct sur la qualité des produits, la longévité des équipements et les coûts d'exploitation. Les séparateurs magnétiques traditionnels, utilisant souvent des aimants plats ou rectangulaires, sont au service de l'industrie depuis des décennies. Cependant, l'émergence duaimant en arca introduit un changement de paradigme, en particulier pour les applications à volume élevé où le débit et l'efficacité de la séparation sont primordiaux.

L'aimant à arc, avec sa surface magnétique incurvée, offre une approche fondamentalement différente de la séparation des matériaux. Contrairement aux aimants plats, qui présentent un champ magnétique planaire, l'aimant en arc génère un champ orienté radialement qui est plus efficace pour capturer et retenir les particules ferreuses lorsqu'elles circulent sur sa surface. Cette conception, associée aux progrès réalisés dans les matériaux magnétiques de terres rares, a permis des efficacités de séparation considérablement plus élevées à des débits plus élevés. La géométrie de l'aimant à arc permet une répartition plus uniforme du champ magnétique, réduisant ainsi le risque que des particules s'échappent de la capture, et sa construction robuste garantit des performances fiables dans les environnements industriels difficiles. Cet article explorera l'ingénierie, la physique et l'ingénierie d'application qui font de l'aimant à arc une solution supérieure pour la séparation de matériaux en grand volume, fournissant une analyse technique complète aux ingénieurs, aux directeurs d'usine et aux spécialistes des achats.

Table des matières

• 1. Qu'est-ce qu'un arc magnétique et comment fonctionne-t-il ?
• 2. Quels sont les principaux avantages en termes de performances des aimants à arc ?
• 3. Quelles spécifications techniques définissent un aimant à arc haute performance ?
• 4. Comment l'aimant à arc se compare-t-il aux séparateurs magnétiques traditionnels ?
• 5. Quels facteurs d'ingénierie d'application affectent les performances de l'aimant à arc ?
• 6. Foire aux questions (FAQ)
• 7. Conclusion

1. Qu'est-ce qu'un arc magnétique et comment fonctionne-t-il ?

Unaimant en arcest un aimant permanent spécialement conçu avec une forme incurvée ou en « arc ». Contrairement à un aimant rectangulaire ou à disque standard, l'aimant en arc est courbé sur toute sa longueur, créant une surface concave ou convexe. Dans les applications industrielles de séparation de matériaux, l'aimant à arc est généralement utilisé comme composant dans un séparateur magnétique, où il est positionné dans un flux de matériaux. Le matériau, souvent transporté sur une courroie, une goulotte ou un alimentateur vibrant, passe sur ou autour de l'aimant à arc. L'aimant génère un champ magnétique de haute intensité qui attire et capture les particules ferreuses (contenant du fer) du flux de matériaux. La géométrie incurvée de l’aimant en arc n’est pas arbitraire ; il est conçu pour optimiser le champ magnétique pour une efficacité de capture maximale.

Le principe fondamental de l'efficacité de l'aimant à arc réside dans la répartition de son champ magnétique. Un aimant plat génère un champ magnétique qui est le plus puissant directement à sa surface et décroît rapidement avec la distance. Les lignes de champ sont généralement perpendiculaires à la surface, créant une zone de capture forte mais étroite. En revanche, un arc magnétique génère un champ réparti plus uniformément sur la surface courbe. Les lignes de champ magnétique suivent la courbure, créant une zone de capture plus profonde et plus cohérente. Ceci est particulièrement avantageux dans les applications à grand volume où le matériau peut s'écouler rapidement ou où l'espace de séparation est plus grand. La géométrie de l'aimant à arc contribue également à agiter le matériau, exposant ainsi davantage de particules au champ magnétique.

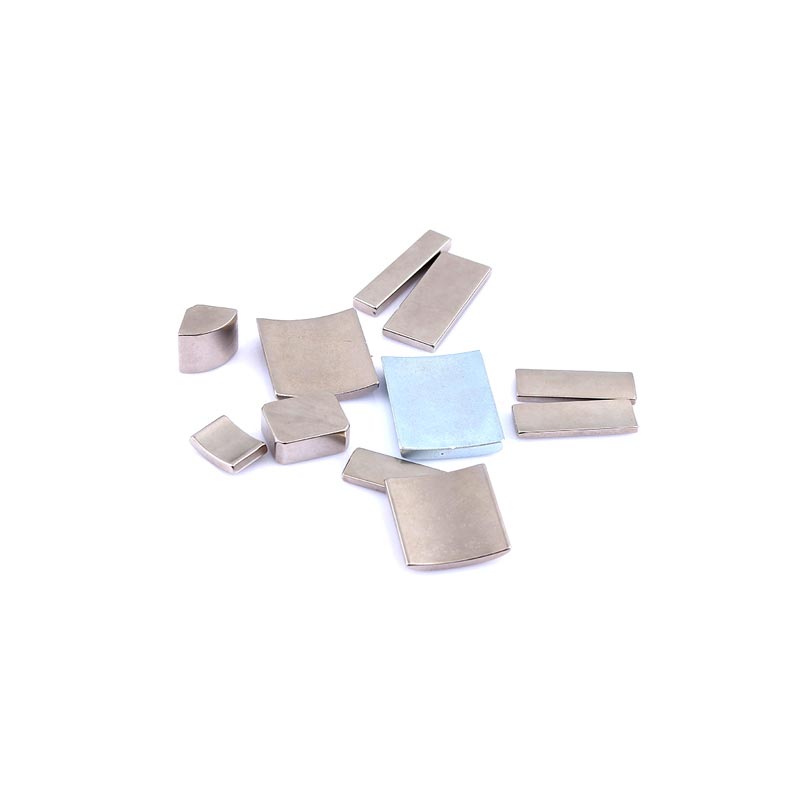

ÀXiamen Zhaobao Aimant Co., Ltd., nous fabriquons des aimants à arc à partir de matériaux de terres rares de haute qualité, généralement du néodyme (NdFeB) ou du samarium-cobalt (SmCo). Ces matériaux offrent une force magnétique exceptionnelle, permettant à l'aimant à arc de capturer même les particules faiblement magnétiques. L'aimant à arc est généralement enveloppé dans un boîtier de protection, souvent en acier inoxydable ou en un matériau résistant à l'usure, pour le protéger de la nature abrasive du flux de matière. Le boîtier garantit également que l'aimant est mécaniquement sécurisé et peut être intégré dans le système de manutention. Notre usine a développé des techniques de fabrication avancées pour garantir la courbure et l'orientation magnétique précises de nos aimants à arc, maximisant ainsi leurs performances dans les applications de séparation à grand volume.

2. Quels sont les principaux avantages en termes de performances des aimants à arc ?

L'aimant à arc offre plusieurs avantages distincts en termes de performances par rapport aux séparateurs magnétiques traditionnels, ce qui en fait le choix privilégié pour la séparation de matériaux en grand volume. Ces avantages proviennent de sa géométrie unique et des matériaux magnétiques haute performance utilisés dans sa construction. Voici les principaux avantages en termes de performances de l’aimant à arc :

• Efficacité de capture supérieure :La surface incurvée de l'aimant en arc crée un champ magnétique plus uniforme et plus profond, lui permettant de capturer les particules ferreuses plus efficacement qu'un aimant plat. Dans les applications à grand volume, cela se traduit par une concentration plus faible de contaminants ferreux dans le flux de produits. Des tests sur le terrain ont montré que les aimants à arc peuvent atteindre des efficacités de capture allant jusqu'à 99,5 %, contre 90 à 95 % pour les aimants plats.
• Capacité de débit plus élevée :La conception de l'aimant à arc permet une zone de séparation plus grande, lui permettant de traiter des volumes plus élevés de matériaux sans compromettre l'efficacité de la séparation. Ceci est particulièrement important dans des secteurs tels que l'exploitation minière, le recyclage et le traitement des granulats, où les débits sont un facteur critique.
• Capacité autonettoyante :Dans de nombreuses configurations d’aimants à arc, les particules ferreuses capturées sont automatiquement séparées de la surface de l’aimant. Ceci est souvent réalisé grâce à un tambour magnétique rotatif ou à un mécanisme de grattage. La fonction d'autonettoyage permet un fonctionnement continu et ininterrompu, réduisant ainsi le besoin de nettoyage manuel et minimisant les temps d'arrêt.
• Dégradation réduite du produit :Contrairement à certains séparateurs magnétiques qui peuvent endommager le flux de matériaux, l'aimant à arc offre un processus de séparation doux et cohérent. Le matériau s'écoule doucement sur la surface incurvée, minimisant ainsi la casse ou la dégradation du produit.
• Versatilité:Les aimants à arc peuvent être adaptés à une grande variété de systèmes de manutention. Ils peuvent être intégrés dans des convoyeurs à bande, des goulottes et des lignes de transport pneumatique. Cette polyvalence en fait une solution pratique pour de nombreux secteurs.

Le tableau suivant fournit une comparaison des principales mesures de performance entre les aimants à arc et les aimants plats :

Ces avantages ont conduit à l’adoption généralisée des aimants à arc dans un large éventail d’industries. Dans l'industrie du recyclage, les aimants à arc sont utilisés pour éliminer les métaux ferreux des matériaux déchiquetés, améliorant ainsi la qualité du produit recyclé. Dans l’industrie agroalimentaire, ils protègent les équipements de transformation de la contamination et garantissent la pureté des produits. Lors du traitement des minéraux, ils séparent les minéraux précieux des déchets. Chez Xiamen Zhaobao Magnet Co., Ltd., nous possédons une vaste expérience dans la conception et la fabrication d'aimants à arc pour ces applications et d'autres, et nous nous engageons à fournir à nos clients des produits et un support technique de la plus haute qualité.

3. Quelles spécifications techniques définissent un aimant à arc haute performance ?

Pour sélectionner le bon aimant à arc pour une application spécifique à grand volume, il est essentiel de comprendre les spécifications techniques clés qui définissent ses performances. Ces spécifications couvrent le matériau magnétique, la géométrie et la résistance environnementale de l'aimant. Voici les spécifications les plus importantes pour un aimant à arc haute performance :

Matériau magnétique :Le matériau magnétique détermine la force et la stabilité de l’aimant à arc. Les deux matériaux les plus courants sont le néodyme (NdFeB) et le samarium cobalt (SmCo). Le NdFeB offre la force magnétique la plus élevée mais a une limite de température de fonctionnement plus basse (80-150°C). Le SmCo offre une force magnétique inférieure mais a une limite de température de fonctionnement plus élevée (jusqu'à 350°C) et est plus résistant à la corrosion. Le choix du matériau dépend de la température de l'application et des exigences environnementales.

Force magnétique/Gauss de surface :Le gauss de surface est une mesure de la densité du flux magnétique à la surface de l'aimant. Des valeurs de Gauss plus élevées indiquent un aimant plus puissant, ce qui se traduit par une meilleure capture des particules ferreuses. Un aimant à arc haute performance destiné aux applications à grand volume a généralement un gauss de surface de 8 000 à 12 000 Gauss ou plus. Le niveau de Gauss spécifique requis dépend de la taille des particules, du débit de matière et de la distance de séparation.

Rayon d'arc et angle de couverture :Le rayon de l'arc et l'angle de couverture définissent la courbure et la taille de l'aimant à arc. Le rayon détermine la manière dont l'aimant s'adapte au trajet du flux de matière, tandis que l'angle de couverture détermine la quantité de flux de matière exposée au champ magnétique. Un angle de couverture plus grand offre une zone de séparation plus longue, ce qui améliore l'efficacité de la capture.

Revêtement protecteur :L'aimant à arc est généralement recouvert d'un revêtement pour le protéger de la corrosion, de l'abrasion et des attaques chimiques. Les matériaux de revêtement courants comprennent le nickel (Ni), le nickel-cuivre-nickel (NiCuNi), le zinc et l'époxy. Le revêtement doit être suffisamment durable pour résister à la nature abrasive du flux de matière tout en préservant l’intégrité du matériau magnétique.

Le tableau suivant résume les principales spécifications d'un aimant à arc haute performance typique :

Chez Xiamen Zhaobao Magnet Co., Ltd., nous fabriquons des aimants à arc pour respecter ou dépasser ces spécifications. Notre usine utilise des processus de fabrication avancés, notamment le meulage de précision et la magnétisation, pour garantir que nos aimants à arc offrent des performances constantes et fiables. Nous proposons également des conceptions personnalisées pour répondre aux exigences d'applications spécifiques.

4. Comment l'aimant à arc se compare-t-il aux séparateurs magnétiques traditionnels ?

Pour comprendre toute la valeur de l’aimant à arc, il est utile de le comparer directement aux séparateurs magnétiques traditionnels, tels que les aimants plats, les aimants à plaques et les aimants cylindriques. Chaque type d'aimant a ses propres forces et faiblesses, et le choix du type approprié dépend de l'application spécifique. L’aimant à arc offre cependant une combinaison unique d’avantages qui le rendent supérieur pour la séparation de matériaux en grand volume.

Les aimants plats (également appelés aimants à plaques) sont le type de séparateur magnétique le plus courant. Ils sont simples à fabriquer et relativement peu coûteux. Cependant, ils ont une profondeur de champ magnétique limitée et sont moins efficaces pour capturer les particules qui ne sont pas en contact direct avec la surface. Les aimants plats sont souvent utilisés dans les applications de traitement de petits volumes ou par lots, où leur simplicité et leur faible coût constituent un avantage.

Les aimants cylindriques (également appelés aimants à tambour) sont généralement utilisés dans les séparateurs magnétiques automatisés. Ils sont constitués d'un aimant cylindrique qui tourne dans un boîtier. Le matériau s'écoule sur la surface du tambour et le champ magnétique capture les particules ferreuses. Les aimants à tambour peuvent être très efficaces, mais ils sont plus complexes et plus coûteux que les aimants plats.

Le tableau suivant fournit une comparaison directe de l'aimant à arc, de l'aimant plat et de l'aimant à tambour en termes de paramètres de performances clés :

Comme l'illustre le tableau, l'aimant à arc offre un équilibre supérieur entre performances, coût et polyvalence. Il offre l’efficacité de capture élevée et la capacité d’auto-nettoyage d’un tambour magnétique, avec un coût initial inférieur et une plus grande adaptabilité. Chez Xiamen Zhaobao Magnet Co., Ltd., nous avons vu de nombreux clients passer des aimants plats aux aimants à arc pour obtenir une efficacité de séparation plus élevée et réduire les temps d'arrêt. La capacité de l'aimant à arc à fournir une séparation constante de grands volumes avec un minimum d'entretien en fait une solution rentable pour un large éventail d'industries.

5. Quels facteurs d'ingénierie d'application affectent les performances de l'aimant à arc ?

Les performances d'un aimant à arc dans une application spécifique sont influencées par plusieurs facteurs techniques. Ces facteurs ne sont pas inhérents à l'aimant lui-même mais sont liés à la manière dont il est intégré au système de manutention. En examinant attentivement ces facteurs, les ingénieurs peuvent optimiser les performances de l'aimant à arc pour leur application spécifique. Les principaux facteurs d’ingénierie des applications sont le débit du matériau, les caractéristiques du matériau, la distance de séparation, l’intensité du champ magnétique et les conditions environnementales.

Débit de matière :Le débit du flux de matière affecte le temps de séjour du matériau dans le champ magnétique. À des débits plus élevés, le matériau est en contact avec l’aimant pendant une période plus courte, ce qui peut réduire l’efficacité de capture. La conception de l'aimant à arc est cependant optimisée pour gérer des débits élevés, et ses performances peuvent être encore améliorées en ajustant la courbure et l'angle de l'aimant.

Caractéristiques matérielles :Les propriétés du matériau traité, notamment sa taille de particule, sa densité et sa teneur en humidité, affectent l'efficacité de capture de l'aimant à arc. Les particules plus petites sont plus difficiles à capturer que les particules plus grosses, et les matériaux à forte teneur en humidité peuvent s'agglutiner, réduisant ainsi l'efficacité de la séparation. La conception de l'aimant à arc doit être adaptée aux caractéristiques spécifiques du matériau.

Distance de séparation :L'écart entre l'arc magnétique et le flux de matériau est critique. À mesure que l’écart augmente, l’intensité du champ magnétique diminue, réduisant ainsi l’efficacité de capture. L'aimant à arc doit être positionné aussi près que possible du flux de matériaux, mais sans interférer avec le flux de matériaux. La distance de séparation optimale est un équilibre entre une capture efficace et un flux de matière fluide.

Intensité du champ magnétique :L'intensité du champ magnétique doit être suffisante pour capturer les particules ferreuses présentes dans le flux de matériau. Pour les applications à grand volume, où le matériau peut contenir une large gamme de tailles de particules, un champ plus puissant est généralement requis. Le choix du matériau magnétique et de la taille de l’aimant détermine l’intensité du champ.

Conditions environnementales :L'environnement de fonctionnement, notamment la température, l'humidité et la présence de produits chimiques corrosifs, peuvent affecter les performances et la longévité de l'aimant à arc. Les températures élevées peuvent réduire la force magnétique de certains matériaux et les produits chimiques corrosifs peuvent endommager le revêtement protecteur.

Chez Xiamen Zhaobao Magnet Co., Ltd., nous travaillons en étroite collaboration avec nos clients pour comprendre leurs exigences d'application spécifiques et pour concevoir des aimants à arc optimisés pour leurs conditions uniques. Nous fournissons une assistance technique détaillée, y compris une modélisation du champ magnétique et des tests de performances, pour garantir que nos aimants à arc offrent le plus haut niveau de performance et de fiabilité.

6. Foire aux questions (FAQ)

Question 1 : Quelle est la durée de vie typique d'un aimant à arc dans une application de séparation de matériaux à grand volume ?

Réponse : La durée de vie typique d'un aimant à arc dépend des conditions de fonctionnement de l'application. Avec une sélection et un entretien appropriés, un aimant à arc peut durer 10 à 20 ans ou plus. Le matériau magnétique lui-même ne se dégrade pas de manière significative avec le temps. Les principaux facteurs affectant la durée de vie sont l’usure du revêtement protecteur et le risque de dommages physiques. Nos aimants à arc chez Xiamen Zhaobao Magnet Co., Ltd. sont fabriqués avec des revêtements durables et des matériaux de haute qualité pour garantir une longue durée de vie.

Question 2 : Les aimants à arc peuvent-ils capturer des particules d’acier inoxydable faiblement magnétiques ?

Réponse : Oui, les aimants à arc peuvent capturer les particules d'acier inoxydable faiblement magnétiques, bien que l'efficacité de capture dépende de la qualité spécifique de l'acier inoxydable. Les aciers inoxydables ferritiques et martensitiques sont magnétiques et peuvent être captés. Les aciers inoxydables austénitiques, tels que 304 et 316, sont non magnétiques et ne peuvent pas être capturés par un aimant à arc standard. Pour les particules d’acier inoxydable austénitique, une technologie de séparation différente est requise, comme un séparateur magnétique à haute intensité.

Question 3 : Quelle est la température de fonctionnement maximale d'un aimant à arc ?

Réponse : La température maximale de fonctionnement dépend du matériau magnétique utilisé. Les aimants en néodyme ont généralement une température de fonctionnement maximale de 80 à 150°C, selon la qualité. Les aimants en samarium-cobalt peuvent fonctionner jusqu'à 350°C. Pour les applications à haute température, nous pouvons fournir des aimants à arc en samarium cobalt ou en néodyme haute température. Notre équipe technique peut vous conseiller sur le matériau optimal pour vos exigences spécifiques en matière de température.

Question 4 : Comment l'aimant à arc se compare-t-il à un électro-aimant en termes de coût d'exploitation ?

Réponse : Les aimants à arc sont des aimants permanents et ne nécessitent pas une alimentation continue, ce qui les rend nettement plus économes en énergie que les électro-aimants. Le coût de fonctionnement d'un aimant à arc est pratiquement nul, tandis qu'un électro-aimant consomme de l'électricité et nécessite une alimentation électrique. Pour un fonctionnement continu à grand volume, le faible coût d’exploitation de l’aimant à arc constitue un avantage majeur. Chez Xiamen Zhaobao Magnet Co., Ltd., nous recommandons les aimants à arc pour les applications où une séparation continue, fiable et rentable est requise.

Question 5 : L’aimant à arc peut-il être personnalisé pour une application spécifique ?

Réponse : Oui, les aimants à arc peuvent être personnalisés pour répondre aux exigences spécifiques d’une application. Nous proposons une gamme d'options de personnalisation, notamment le rayon de l'arc, l'angle de couverture, le matériau magnétique et le type de revêtement. Nous pouvons également concevoir des arcs magnétiques intégrés à des systèmes de manutention spécifiques, tels que des convoyeurs et des goulottes. Notre équipe d'ingénieurs peut travailler avec vous pour concevoir un aimant à arc qui répond exactement à vos spécifications.

7. Conclusion

L'aimant à arc représente une avancée significative dans la technologie de séparation magnétique, offrant une solution supérieure pour les applications de séparation de matériaux à grand volume. Sa géométrie incurvée unique, combinée à des matériaux de terres rares hautes performances, permet une efficacité de capture exceptionnelle, une capacité de débit élevée et de faibles coûts d'exploitation. Comparé aux aimants plats et à tambour traditionnels, l'aimant à arc offre un équilibre supérieur entre performances, coût et polyvalence, ce qui en fait le choix préféré pour un large éventail d'industries.

Comprendre les spécifications techniques et les facteurs d'ingénierie d'application qui affectent les performances de l'aimant à arc est essentiel pour sélectionner la solution adaptée à vos besoins spécifiques. Chez Xiamen Zhaobao Magnet Co., Ltd., nous nous engageons à fournir des aimants à arc de haute qualité et une assistance technique complète à nos clients. Notre équipe d'ingénieurs expérimentés peut vous aider à concevoir et à mettre en œuvre une solution d'aimant à arc qui optimise votre processus de séparation des matériaux et améliore votre efficacité opérationnelle.

Contactez Xiamen Zhaobao Magnet Co., Ltd. aujourd'huipour découvrir comment nos aimants à arc peuvent améliorer vos opérations de séparation de matériaux.
