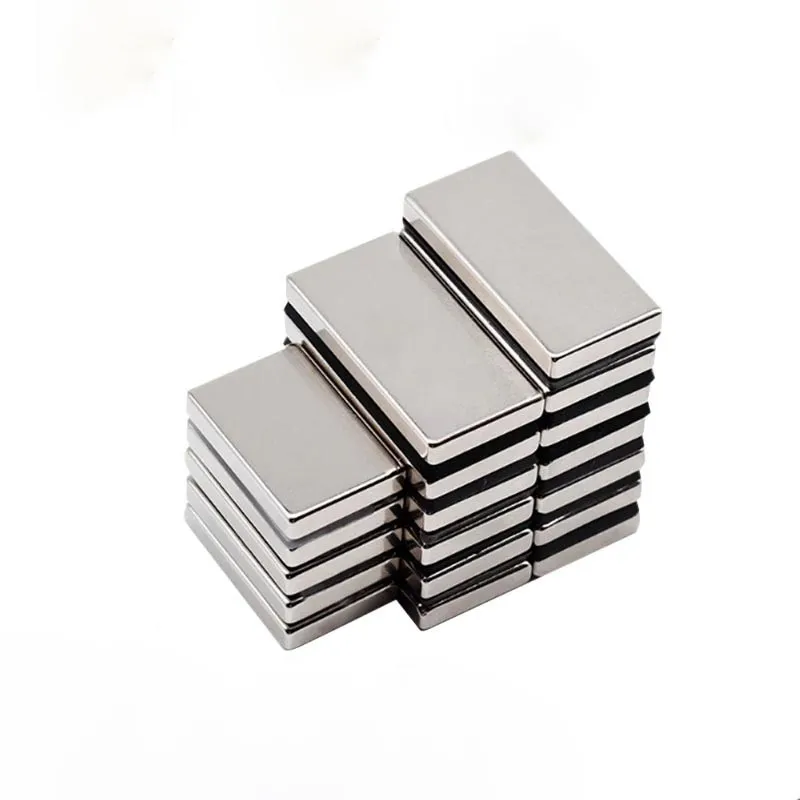

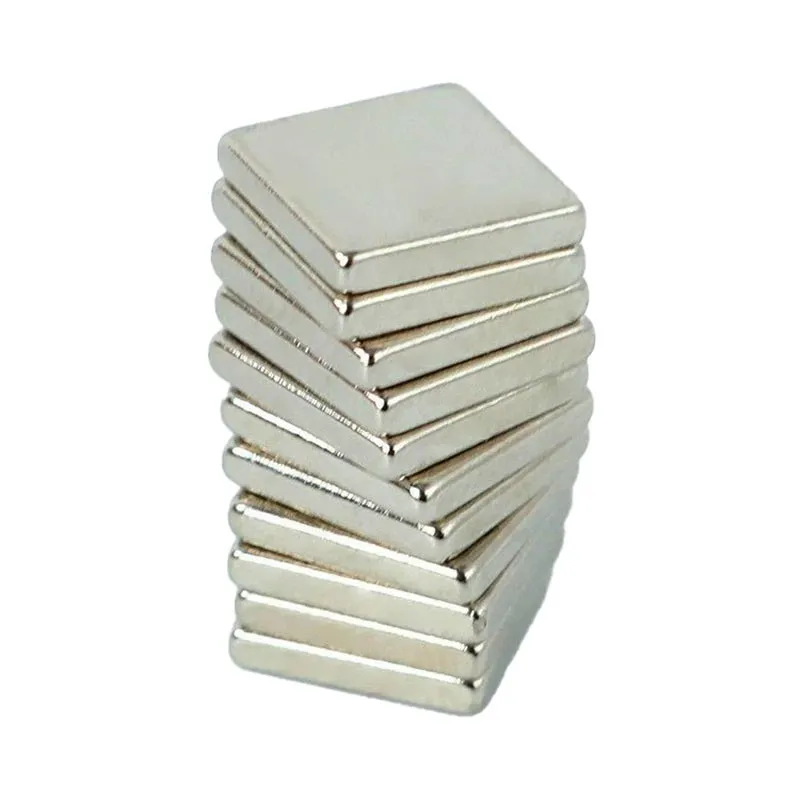

Aimants rectangulaires en néodyme

Zhaobao Magnet Group fournit des aimants rectangulaires en néodyme personnalisés pour les acheteurs en gros. Construite avec 30 ans d'expérience dans la fabrication, notre usine résout les distorsions de frittage de grande taille grâce à une technologie de vide avancée. Nous garantissons des tolérances strictes de ± 0,05 mm, un flux magnétique uniforme et des placages anticorrosion robustes. En partenariat avec CAS, nous proposons des solutions magnétiques hautes performances dans le monde entier.

Paramètres magnétiques Br, Hcj, BHmax et capacités de température (alignement standard CEI)

Pour spécifier correctement les barres magnétiques industrielles pour séparateurs, les ingénieurs de conception doivent comprendre la relation fondamentale entre les propriétés magnétiques clés définies dans les normes internationales telles que la CEI 60404-5 (Méthodes de mesure des propriétés magnétiques des matériaux magnétiquement durs).

Densité de flux résiduel (Br)

La densité de flux résiduel, exprimée en Tesla (T) ou Gauss (G), mesure l'induction magnétique restant dans un aimant saturé lorsque l'intensité du champ magnétique est réduite à zéro. Des valeurs de Br plus élevées sont directement corrélées à une force de maintien magnétique plus forte ou à un flux magnétique plus élevé dans les entrefers étroits. Pour les aimants rectangulaires en néodyme standard fonctionnant à température ambiante, des qualités comme N52 ou N54 atteignent des valeurs Br supérieures à 1,45 Tesla.

Coercivité et coercivité intrinsèque (Hcb et Hcj)

La coercivité représente la résistance d'un matériau magnétique à la démagnétisation. La coercitivité normale (Hcb) indique l'intensité du champ magnétique nécessaire pour réduire l'induction magnétique à zéro, tandis que la coercitivité intrinsèque (Hcj) mesure l'intensité du champ nécessaire pour réduire complètement la polarisation interne à zéro. Dans les environnements opérationnels exigeants où les barres magnétiques pour séparateurs sont confrontées à des champs magnétiques inverses ou à des températures de fonctionnement élevées, un Hcj plus élevé est essentiel pour éviter une démagnétisation permanente.

Produit énergétique maximal (BHmax)

Le produit énergétique maximal, mesuré en méga-Gauss-Oersted (MGOe) ou kilojoules par mètre cube (kJ/m³), définit la densité d'énergie magnétique maximale stockée dans l'aimant. Il représente le produit maximal de l'induction (B) et de l'intensité du champ (H) le long de la courbe de démagnétisation. Un BHmax plus élevé permet aux ingénieurs de minimiser les dimensions des composants tout en conservant les performances magnétiques nécessaires.

Coefficients thermiques et relation entre la température de fonctionnement

Les matériaux NdFeB frittés présentent des caractéristiques dépendant de la température. Les coefficients de température pour l'induction magnétique α(Br) varient généralement entre -0,09 % et -0,12 % par degré Celsius, tandis que le coefficient de température pour la coercivité intrinsèque β(Hcj) varie entre -0,50 % et -0,65 % par degré Celsius. À mesure que la température augmente, l’agitation thermique réduit à la fois Br et Hcj. Lors de la sélection de barres magnétiques pour séparateurs destinés à des applications à température élevée, les ingénieurs doivent sélectionner des qualités résistantes à la température (séries M, H, SH, UH, EH, AH) qui maintiennent suffisamment de Hcj pour empêcher une démagnétisation thermique irréversible aux températures de fonctionnement maximales.

Contrôle de distorsion par frittage de précision pour les grands aimants rectangulaires

La fabrication d'aimants rectangulaires en néodyme à grande échelle pose de sérieux défis techniques, notamment en ce qui concerne le retrait anisotrope et la déformation lors du frittage en phase liquide à haute température. Étant donné que les particules de poudre de NdFeB sont alignées sous un champ magnétique élevé lors du pressage, la densité de compactage et les taux de retrait diffèrent considérablement entre la direction parallèle (axe d'alignement) et la direction perpendiculaire.

Pression du champ magnétique orienté et uniformité de la densité

Pour éliminer les gradients de densité qui provoquent de graves déformations, le groupe Zhaobao utilise une technologie avancée de moulage en bandes combinée à la décrépitation de l'hydrogène (HD) et au broyage par jet pour produire des particules ultrafines avec une distribution granulométrique uniforme (3 à 5 microns). Pendant la phase de compactage, nos presses automatiques à champ magnétique multi-cavités appliquent un retour de pression en temps réel pour garantir une densité verte uniforme dans les grandes formes rectangulaires.

Plateaux de frittage spécialisés et contrôle de l'atmosphère

Pendant la phase de frittage sous vide à des températures supérieures à 1 000 °C, des blocs rectangulaires de haute qualité sont placés sur des plaques de frittage en molybdène spécialement conçues avec des revêtements céramiques sans friction. Cela permet un retrait microscopique sans restriction, empêchant les forces de traînée physiques qui provoquent l'enroulement des bords et la déformation de l'arc. De plus, nos fours sous vide multizones contrôlés par ordinateur garantissent une uniformité du champ de température à ±2°C sur tout le volume du four.

Meulage de précision et inspection en ligne

Après le frittage et le traitement thermique en plusieurs étapes (recuit), nos grands aimants rectangulaires en néodyme subissent un meulage de surface à double disque de haute précision, une électroérosion à fil et un tranchage CNC. Les systèmes de mesure laser haute vitesse intégrés surveillent la précision dimensionnelle sur la longueur, la largeur et l'épaisseur en temps réel, garantissant le strict respect des tolérances mécaniques strictes (± 0,05 mm ou moins).

Guide de sélection des applications : qualités, revêtements et conditions de travail

La sélection de la qualité d'aimant et de la protection de surface appropriées est essentielle pour la stabilité opérationnelle à long terme. Vous trouverez ci-dessous notre matrice de sélection technique pour les barres magnétiques pour séparateurs adaptées à des environnements industriels spécifiques :

Guide d’approvisionnement et d’assurance qualité

Zhaobao Magnet Group garantit une transparence totale, un contrôle qualité rigoureux et des normes de fabrication zéro défaut sous la certification ISO/IATF 16949. Chaque expédition de barreaux magnétiques personnalisés pour séparateurs est soumise à 100 % de tests de flux magnétique et de vérification dimensionnelle.

Liste de contrôle de vérification des tolérances dimensionnelles

Avant d'émettre des séries de production personnalisées, veuillez examiner et confirmer les spécifications des paramètres physiques suivants avec notre équipe d'ingénierie technique :

• Longueur (L) × Largeur (L) × Épaisseur (T) :Définissez les dimensions en millimètres (mm) avec les tolérances requises (Standard : ±0,05 mm ; Précision : ±0,02 mm).
• Direction de magnétisation :Spécifiez si l'orientation se fait dans l'épaisseur (orientée selon T), dans la longueur (L) ou dans la largeur (W).
• Chanfreins/rayons d'angle :Indiquez les traitements de bord requis (par exemple, chanfrein de C0,5 mm ou bords arrondis de R0,5 mm) pour éviter l'écaillage lors de l'assemblage.
• Spécifications du revêtement :Définir l'épaisseur du traitement de surface (par exemple, Ni-Cu-Ni 12-25 microns) et les heures de résistance au brouillard salin requises (par exemple 48h, 96h, 240h).
• Limite de fonctionnement thermique :Confirmez les températures de fonctionnement continues et maximales pour garantir une sélection de coercitivité correcte.

Processus de demande d'échantillon gratuit

Nous fournissons des tests d'échantillons gratuits pour les projets OEM/ODM qualifiés afin d'accélérer votre cycle de conception :

1. Soumission des exigences techniques :Contactez notre équipe d'ingénierie commerciale avec vos dessins techniques, les détails de l'application cible et les quantités.
2. Évaluation technique et examen CAO :Notre équipe R&D examine votre conception dans les 24 heures pour vérifier la faisabilité magnétique et les tolérances des piles.
3. Fabrication d'échantillons :Les échantillons aux dimensions standards sont expédiés sous 3 à 5 jours ouvrés ; prototypes frittés sur mesure sous 7 à 10 jours.
4. Rapport de test de performances inclus :Chaque ensemble d'échantillons comprend des rapports de test de courbe d'hystérésis (courbe de démagnétisation), des rapports d'épaisseur de revêtement et des fiches d'inspection dimensionnelles.

À propos du groupe Zhaobao Magnet

Créé dans les années 1990, Zhaobao Magnet Group est une usine d'aimants établie depuis 30 ans et l'une des premières entreprises engagées dans la production d'aimants de terres rares en Chine. Après 30 ans de développement, d'investissement continu et de recherche et développement rigoureux dans le domaine des aimants puissants, le groupe Zhaobao est devenu un grand fabricant de produits à aimants permanents intégrant la recherche et le développement, la production et les ventes. Notre principale usine d'aimants couvre une superficie de 60 000 mètres carrés et emploie plus de 500 personnes qualifiées. Aujourd'hui, notre production annuelle d'aimants puissants en néodyme de haute qualité dépasse 8 000 tonnes, établissant ainsi notre position de principale base de production d'aimants permanents en Chine.

Le groupe Zhaobao est spécialisé dans la fabrication de divers aimants permanents, notamment des aimants en néodyme, des aimants en ferrite, des aimants SmCo et des aimants AlNiCo. Ces produits servent divers secteurs mondiaux, notamment l'ingénierie automobile, l'électronique, les télécommunications, les équipements médicaux, l'aérospatiale et l'automatisation industrielle. En tirant parti des technologies magnétiques comme notre compétence principale, nous développons également des assemblages magnétiques personnalisés, des outils magnétiques, des jouets magnétiques et des équipements mécaniques spécialisés. Au-delà des dimensions standard, nous excellons dans l’offre de conception technique sur mesure, d’usinage de précision et de fabrication sur mesure d’aimants rectangulaires en néodyme hautes performances qui répondent précisément aux exigences techniques strictes des clients.

Foire aux questions

Q1 : Si les aimants rectangulaires en néodyme s’écaillent ou se cassent pendant l’assemblage, qui est responsable ?

Les aimants en néodyme fritté sont des matériaux intrinsèquement fragiles en raison de leur structure cristalline intermétallique. Si des dommages surviennent en raison d'un emballage ou d'une manutention inadéquate, le groupe Zhaobao assume l'entière responsabilité et fournit des remplacements gratuits immédiats. Si des fissures se produisent lors de votre assemblage interne en raison d'une mauvaise manipulation, notre équipe d'ingénieurs vous aidera à concevoir des gabarits d'assemblage non magnétiques spécialisés et des pare-chocs de protection pour éviter l'écaillage.

Q2 : Que se passe-t-il si les aimants perdent leur magnétisation pendant le transport maritime ou aérien ?

Les aimants non blindés peuvent subir une démagnétisation ou présenter des risques de transport s'ils sont exposés à des champs externes puissants ou à de fortes variations de température. Le groupe Zhaobao emballe toutes les exportations à l'aide de conteneurs à blindage magnétique personnalisés (boîtes doublées de fer) conformes aux réglementations sur les marchandises dangereuses de l'IATA et aux normes de fret maritime. Nous garantissons zéro perte de performance ou démagnétisation pendant le transport dans des conditions logistiques normales.

Q3 : Comment garantissez-vous la cohérence magnétique sur un grand lot de 100 000 pièces rectangulaires ?

Nous utilisons un équipement automatisé de contrôle de flux 100 % magnétique ainsi qu'un contrôle statistique des processus (SPC). Chaque lot d'aimants est testé pour Br, Hcj et la cohérence maximale du produit énergétique. Nous garantissons que l'écart du champ magnétique de surface au sein du même lot est strictement maintenu entre ± 1,5 % et ± 2,0 %.

Q4 : Les aimants rectangulaires en néodyme peuvent-ils être directement usinés ou percés après le frittage ?

La coupe ou le perçage mécanique direct avec des outils en acier standard après le frittage est fortement déconseillé, car un échauffement local peut déclencher une démagnétisation thermique et une combustion par étincelle de la poudre de NdFeB. Tous les façonnages, rainurages ou perçages complexes doivent être effectués avant la magnétisation finale à l'aide d'un sciage au fil diamanté ou d'un meulage par ultrasons CNC sous un flux continu de liquide de refroidissement.

Q5 : Comment Zhaobao Magnet Group nous aide-t-il lorsque nous subissons une perte d'excitation inattendue du moteur ?

En partenariat avec le « Permanent Magnet Motor Magnet Engineering Technology Center » (co-créé avec l'Académie chinoise des sciences), notre équipe technique effectue des analyses de défaillance sur des aimants dégradés. Nous testons l'historique thermique, l'oxydation microstructurale et les courbes de démagnétisation pour identifier la cause profonde (qu'il s'agisse d'une surcharge thermique, de pics de champ inverse ou d'une défaillance du revêtement) et fournissons des qualités de remplacement repensées à haute coercivité (par exemple, passage aux séries SH, UH ou EH).
