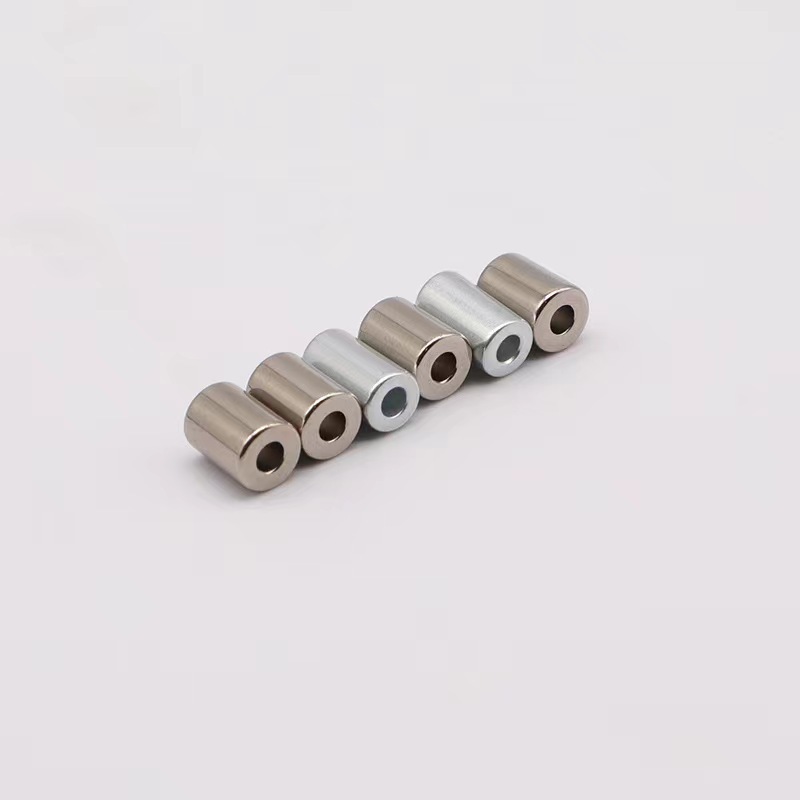

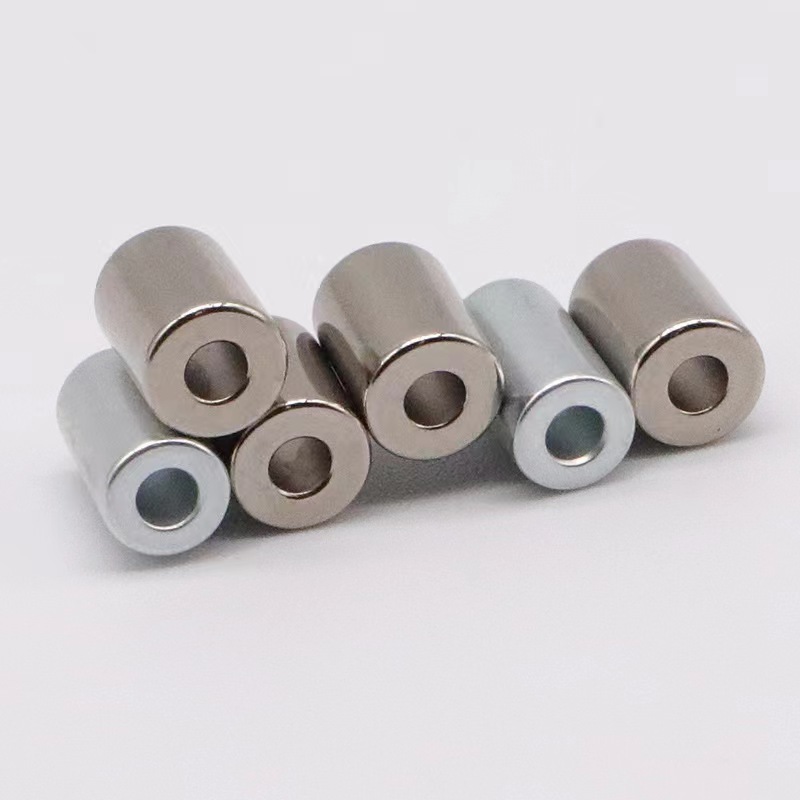

aimant annulaire ndfeb

Conçus pour les applications nécessitant des géométries de champ magnétique optimisées, nos aimants annulaires NdFeB offrent une gestion efficace du flux magnétique grâce à leur conception annulaire. Ces aimants en forme d'anneau en néodyme sont spécialement conçus pour les moteurs, les capteurs, les encodeurs et les équipements audio où leur configuration toroïdale permet des conceptions de circuits magnétiques compactes et une intégration peu encombrante. Disponible en différentes qualités de N35 à N52 et en plusieurs modèles de magnétisation (axiaux, radiaux, multipolaires), chaque aimant annulaire NdFeB est fabriqué avec un contrôle dimensionnel de précision, une distribution uniforme du champ magnétique et des revêtements de protection robustes adaptés aux environnements opérationnels exigeants.

envoyer une demande

Description du produit

Aimants annulaires NdFeB | Aimants annulaires en néodyme haute performance pour moteurs et capteurs

Aimants annulaires NdFeB : aimants annulaires en néodyme conçus avec précision pour les applications avancées

Diamètre extérieur (OD)

3mm - 150mm

Diamètre intérieur (ID)

1mm - 120mm

Épaisseur (hauteur)

1mm - 50mm

Concentricité

≤0,05 mm

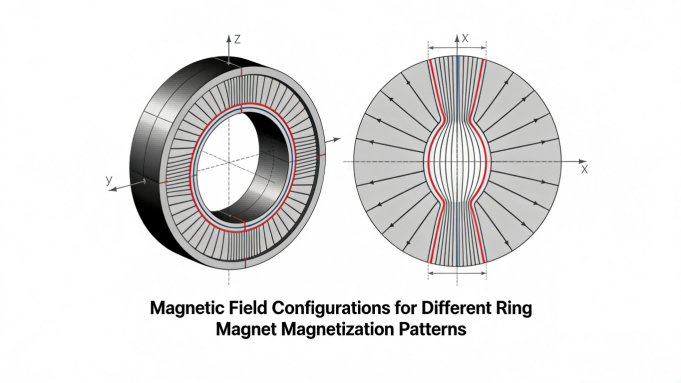

Options de magnétisation pour les aimants annulaires

Magnétisation axiale :Pôles magnétiques en faces supérieure et inférieure (dans l'épaisseur). Idéal pour les moteurs à flux axial, les accouplements magnétiques et les applications de maintien où le champ magnétique est perpendiculaire à la surface de montage.

Magnétisation radiale :Pôles magnétiques sur les surfaces cylindriques intérieures et extérieures. Préféré pour les moteurs CC sans balais, les servomoteurs et les encodeurs rotatifs où le champ magnétique est parallèle à l'axe de rotation.

Magnétisation multipolaire :Plusieurs paires de pôles nord-sud autour de la circonférence. Utilisé dans les moteurs pas à pas, les systèmes de positionnement de précision et les roues codeuses nécessitant une résolution angulaire précise.

Avantages techniques de la géométrie de l'aimant annulaire

Conception de circuit magnétique optimisée

La géométrie annulaire deAimants annulaires NdFeBcrée des champs magnétiques naturellement focalisés avec un flux parasite minimal, ce qui les rend idéaux pour les applications nécessitant un contrôle précis du champ. Le centre creux réduit l'utilisation de matériaux tout en conservant un volume magnétique efficace et permet le montage d'un arbre ou d'un composant à travers le centre. Cette conception est particulièrement avantageuse dans les applications de moteurs où l'aimant annulaire peut être monté directement sur les arbres du rotor, créant ainsi des champs magnétiques entrefer efficaces avec des pertes minimales dans le circuit magnétique.

Contrôle dimensionnel de précision

Fabrication conformeAimants annulaires NdFeBnécessite un outillage spécialisé et des contrôles de processus pour maintenir la concentricité (généralement ≤ 0,05 mm), les faces parallèles et les relations précises entre les diamètres intérieur/extérieur. Notre équipement de meulage et de tranchage de diamants contrôlé par CNC maintient des tolérances dimensionnelles de ± 0,02 mm sur les surfaces critiques, tandis que des fixations spécialisées pendant le frittage empêchent la déformation et maintiennent la circularité. La géométrie précise garantit un ajustement correct dans les assemblages et des performances magnétiques constantes dans tous les lots de production.

Application de revêtement uniforme

Application de revêtements protecteurs surAimants annulaires NdFeBprésente des défis uniques en raison de la géométrie complexe des surfaces internes et externes. Nos lignes de galvanoplastie automatisées utilisent des fixations spécialement conçues et une agitation de bain optimisée pour garantir un revêtement Ni-Cu-Ni uniforme (épaisseur totale de 12 à 15 μm) sur toutes les surfaces, y compris l'alésage interne. Pour les applications critiques, nous proposons des options de revêtement améliorées, notamment un scellement époxy des bords pour éviter les points d'initiation de la corrosion dans la zone difficile du diamètre intérieur.

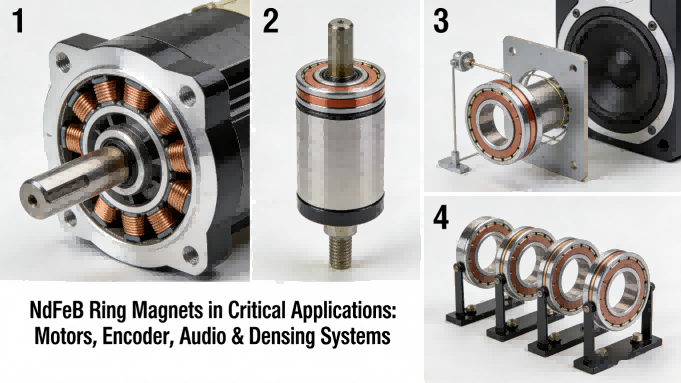

Applications principales des aimants annulaires NdFeB

Systèmes de moteurs

Moteurs à courant continu sans balais, servomoteurs, moteurs pas à pas, moteurs de broche et rotors de générateur nécessitant des circuits magnétiques compacts et efficaces.

Capteurs et encodeurs

Codeurs rotatifs, capteurs de position, capteurs de vitesse et systèmes magnétiques nécessitant une mesure angulaire précise.

Équipement audio

Haut-parleurs, microphones, écouteurs et transducteurs audio utilisant une géométrie d'aimant annulaire pour des champs magnétiques optimisés.

Dispositifs médicaux

Composants d'IRM, instruments chirurgicaux, équipements de diagnostic et pompes médicales nécessitant des composants magnétiques de précision.

Spécifications techniques : série d'aimants annulaires NdFeB standard

Le tableau suivant détaille notre gamme standard deAimants annulaires NdFeBavec des dimensions et des spécifications communes. Des configurations personnalisées comprenant des dimensions, des qualités, des modèles de magnétisation et des revêtements spéciaux sont disponibles pour les applications OEM avec des quantités minimales de commande appropriées.

Code de série	Dimensions (OD×ID×H) mm	Qualités disponibles	Magnétisation	Gauss typique (surface)	Force de traction*	Applications principales
RR-10	10×5×3	N35, N38, N42	Axial	2 300-2 500G	0,8 kg	Petits capteurs, micromoteurs
RR-20	20×10×5	N38, N42, N45	Axial/radial	2 400-2 600 G	2,5 kg	Encodeurs, petits moteurs DC
RR-30	30×15×8	N40, N42, N45H	Radial	2 500-2 700 G	6,5kg	Servomoteurs, actionneurs
RR-50	50×25×10	N42H, N45SH, N48	Radial/Multipolaire	2 600-2 800 G	15,0 kg	Moteurs BLDC, entraînements industriels
RR-80	80×40×15	N45SH, N48H, N50	Multipolaire	2 700-2 900 G	32,0 kg	Gros moteurs, générateurs
Bagues personnalisées	Plage de diamètre extérieur de 3 à 150 mm	N30-N55 toutes séries	Tous les modèles	2 200-3 000 G	Spécifique à l'application	Applications spécialisées

*Force de traction mesurée sur plaque d'acier avec contact direct. La force de maintien réelle varie en fonction du matériau de la surface de contact, de la finition et de la zone de contact.

Assurance qualité pour les applications d’aimants annulaires

Chaque lot de production de notreAimants annulaires NdFeBsubit une vérification de qualité complète spécifique aux géométries annulaires. Nous effectuons des mesures de concentricité à l'aide de machines à mesurer tridimensionnelles (MMT) avec tables rotatives, une cartographie du champ magnétique avec des sondes spécialisées pour les surfaces de diamètre intérieur et une vérification de l'épaisseur du revêtement en plusieurs points sur les diamètres intérieur et extérieur. Nos montages de test spécialisés simulent les conditions de montage réelles pour vérifier les performances magnétiques dans des applications représentatives. Les certificats de test complets incluent les données dimensionnelles, les paramètres de performances magnétiques et la vérification du revêtement pour une traçabilité complète.

IATF 16949:2016 ISO 9001:2015 Certifié Concentricité Conforme REACH et RoHS Cartographie complète du champ Application moteur testée

Directives de montage et d'intégration de l'aimant annulaire

Installation correcte deAimants annulaires NdFeBest essentiel pour des performances et une sécurité optimales. Nous fournissons des directives techniques détaillées, notamment les ajustements serrés recommandés (généralement de 0,02 à 0,05 mm de diamètre), les protocoles de collage pour les applications à grande vitesse et les considérations de dilatation thermique pour les boîtiers métalliques. Pour les anneaux magnétisés multipolaires, nous fournissons un marquage d'orientation et des références d'alignement angulaire précises pour garantir un phasage correct dans les applications de moteurs et de codeurs. Notre équipe d'ingénieurs peut fournir des recommandations de montage spécifiques à l'application en fonction de vos conditions de fonctionnement et de vos exigences de performances.

Demander des échantillons d’aimants annulaires ou une consultation technique

Notre équipe d'ingénieurs est spécialisée dans les applications d'aimants annulaires et fournit une assistance technique complète, notamment l'analyse des circuits magnétiques, l'évaluation des performances thermiques et des recommandations de conception de montage. Nous offrons un échantillon gratuitAimants annulaires NdFeBpour évaluation dans votre application spécifique, complet avec certificats de test et données de performances. Contactez-nous avec vos exigences dimensionnelles, vos spécifications de performances et les détails de votre application pour une proposition technique et un devis complets.

Demander une consultation sur les aimants annulaires

Spécialiste des aimants annulaires : +86-18226620303 (WhatsApp/WeChat) | Courriel : zb25@magnets-world.com | Réponse technique dans les 2 heures ouvrables pour les demandes d'aimants annulaires
