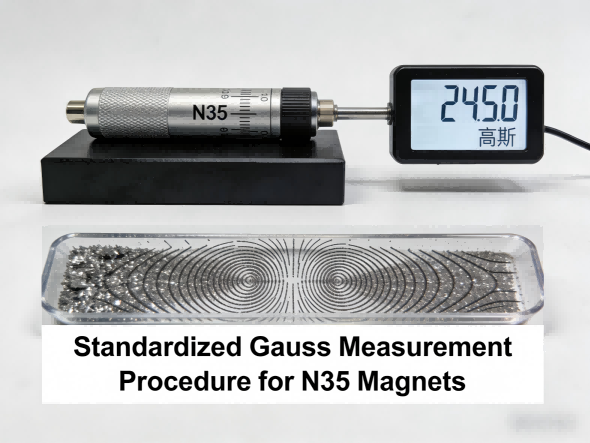

Signalégaussles valeurs varient considérablement en fonction de la technique de mesure. Nous adhérons à la norme ASTM A977 pour les tests magnétiques, en utilisant des gaussmètres à effet Hall calibrés avec des sondes à zone active de 0,25 mm². Les mesures sont prises à des distances standardisées (contact, 0,5 mm, 1,0 mm) du centre de la surface de l'aimant. Legaussla lecture des aimants N35 diminue d'environ 8 à 12 % par millimètre d'entrefer, ce qui rend un protocole de mesure cohérent essentiel pour une analyse comparative entre différentes sources d'aimants.

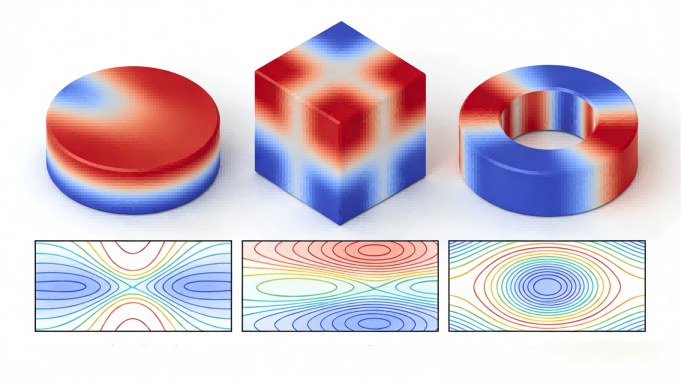

La forme et le rapport hauteur/largeur des aimants N35 affectent considérablement la surfacegausslectures. Les aimants longs et fins présentent une densité de flux de surface plus faible en raison de champs de démagnétisation internes plus forts, tandis que les aimants épais et courts affichent des lectures plus élevées. Par exemple, un disque magnétique N35 (10 mm de diamètre × 2 mm d'épaisseur) mesure généralement 2 300 à 2 400 gauss, tandis que le même matériau sous forme de bloc (10 mm × 10 mm × 10 mm) peut atteindre 2 500 à 2 600 gauss. Nos fiches techniques fournissent des informations spécifiques à la géométriegaussdonnées pour une planification précise des applications.

Cohérentgaussla performance nécessite des contrôles stricts des matériaux et des processus. Nos aimants N35 utilisent des matériaux en néodyme vierge (pureté ≥ 99,5 %) avec une teneur contrôlée en dysprosium pour garantir des propriétés magnétiques uniformes. Grâce au contrôle statistique des températures de frittage (± 2 °C) et de l'intensité du champ de magnétisation (≥ 2,0 T), nous obtenons des résultats de lot à lotgaussvariation inférieure à ± 3 %, nettement inférieure à la variation typique de l'industrie de ± 8 à 10 %. Chaque lot de production est soumis à une cartographie Gauss pour vérifier l'uniformité.
