Contrairement aux aimants de taille standard,grands aimants de terres raresnécessitent une ingénierie de circuits magnétiques spécialisée pour empêcher l’auto-démagnétisation et assurer une distribution uniforme du flux. Notre équipe d'ingénierie utilise un logiciel d'analyse par éléments finis (FEA) pour optimiser la direction de magnétisation et le rapport d'aspect, maximisant ainsi le produit BH tout en maintenant l'intégrité structurelle dans tout le volume de l'aimant.
Produits
grands aimants de terres rares
Pour les projets nécessitant une force magnétique importante sur de grandes surfaces, nos grands aimants industriels aux terres rares offrent une densité d’énergie magnétique et une fiabilité structurelle inégalées. Conçus avec des matériaux en néodyme de première qualité et fabriqués selon notre processus de production verticalement intégré, ces aimants maintiennent des performances constantes dans les environnements industriels exigeants. Avec des dimensions allant jusqu'à 150 mm et des configurations spécialisées pour les applications à couple élevé, nos grands aimants aux terres rares servent de composants essentiels dans les générateurs d'éoliennes, les systèmes de séparation magnétique et les équipements d'automatisation industrielle lourde.
envoyer une demande
Description du produit

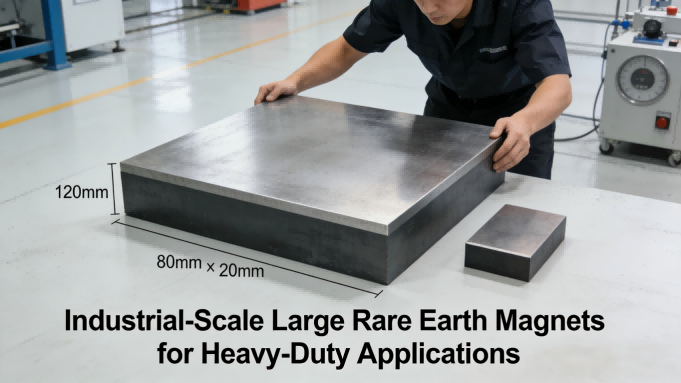

Grands aimants industriels aux terres rares : solutions haute puissance pour les applications intensives
Avantages techniques de nos aimants à terres rares à grande échelle
Conception de circuit magnétique optimisée
Intégrité structurelle et gestion thermique
La masse accrue des aimants grand format crée des défis uniques en matière de dilatation thermique et de contraintes mécaniques. Nous incorporons des qualités NdFeB améliorées par le dysprosium (séries H, SH, UH) avec des coefficients de température améliorés, garantissant une stabilité opérationnelle jusqu'à 180°C. L'analyse des contraintes internes pendant le frittage évite les microfissuresgrands aimants de terres raresdimensions dépassant 100 mm.
Traitement de précision pour les grands formats

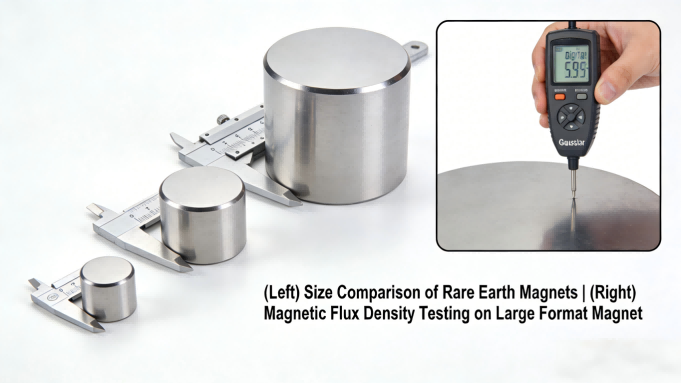

La cohérence de la fabrication devient de plus en plus critique avec des volumes d’aimants plus importants. Notre équipement de meulage CNC spécialisé maintient des tolérances de ± 0,02 mm même sur des dimensions de 150 mm, tandis que nos systèmes de magnétisation multidirectionnels exclusifs garantissent une uniformité de magnétisation > 95 % dans tout le volume de chaquegrand aimant de terres rares.
Spécifications techniques : Grande série d'aimants de terres rares
Le tableau suivant détaille notre gamme standard d'aimants aux terres rares grand format. Des configurations personnalisées, comprenant des dimensions spécifiques jusqu'à 150 mm, une magnétisation multipolaire et des revêtements spécialisés, sont disponibles pour les applications OEM.
| Série | Dimensions typiques (mm) | Qualités disponibles | Énergie magnétique (BHmax, MGOe) | Max. Température de fonctionnement | Applications industrielles primaires |
|---|---|---|---|---|---|
| LRM-100 | 100×50×20 à 120×80×25 | N42SH, N45H, N48 | 42-48 MGOe | 150°C | Grands rotors de moteur, élévateurs magnétiques |
| LRM-120 | 120×60×25 à 150×80×30 | N40UH, N42SH, N45M | 40-45 MGOe | 180°C | Générateurs d'éoliennes, séparateurs magnétiques |
| LRM-150 | 150×100×30 à 150×150×40 | N38EH, N40UH, N42H | 38-42 MGOe | 200°C | Automatisation industrielle, capteurs de machines lourdes |
| Grand Format Personnalisé | Jusqu'à 150×200×50 | N35-N52 toutes séries | 35-52 MGOe | 80-220°C | Solutions sur mesure pour la R&D et les équipements spécialisés |
Excellence de la fabrication de composants magnétiques à grande échelle
Produire de manière fiablegrands aimants de terres raresexige un équipement spécialisé et des contrôles de processus. Notre installation de 30 000 mètres carrés abrite des lignes de production dédiées aux aimants grand format, notamment des presses hydrauliques de 500 tonnes pour un compactage uniforme, des fours de frittage surdimensionnés avec des profils de température précis et des dispositifs de magnétisation multidirectionnelle sur mesure. Chaque grand aimant subit une vérification dimensionnelle, une détection des défauts de surface et une cartographie magnétique complète avant de recevoir notre revêtement Ni-Cu-Ni standard (épaisseur totale minimale de 15 μm) pour la protection contre la corrosion.
IATF 16949:2016 ISO 9001:2015 Spécialisation grand format Cartographie magnétique en volume complet Conforme RoHS et REACH
Conseils de manipulation et d’intégration
En raison de leur force magnétique importante, nosgrands aimants de terres raresnécessitent des protocoles de manipulation spécialisés. Nous fournissons une documentation technique détaillée comprenant des procédures de séparation sûres, des montages d'assemblage recommandés et des considérations de dilatation thermique pour l'intégration dans votre produit final. Tous les grands aimants sont expédiés avec des entretoises non magnétiques et sont emballés dans un emballage interne renforcé à 8 cellules dans des caisses en bois de qualité export pour une protection maximale pendant le transport.
Demandez une consultation d’ingénierie pour votre application de grand aimant
L’intégration d’aimants de terres rares grand format nécessite des spécifications et une ingénierie d’application précises. Notre équipe technique fournit une analyse gratuite des applications, notamment la simulation de circuits magnétiques, la prévision des performances thermiques et l'assistance à l'intégration CAO. Contactez-nous avec vos exigences dimensionnelles et vos paramètres de performance pour une proposition détaillée.
Contact technique direct : +86-18226620303 (WhatsApp/WeChat) | Courriel : zb25@magnets-world.com
