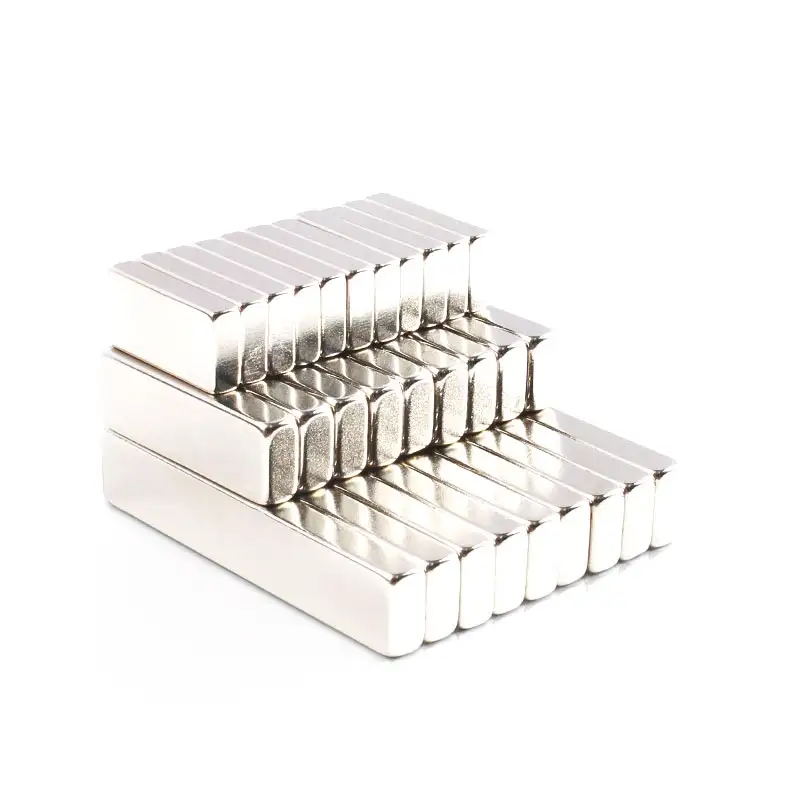

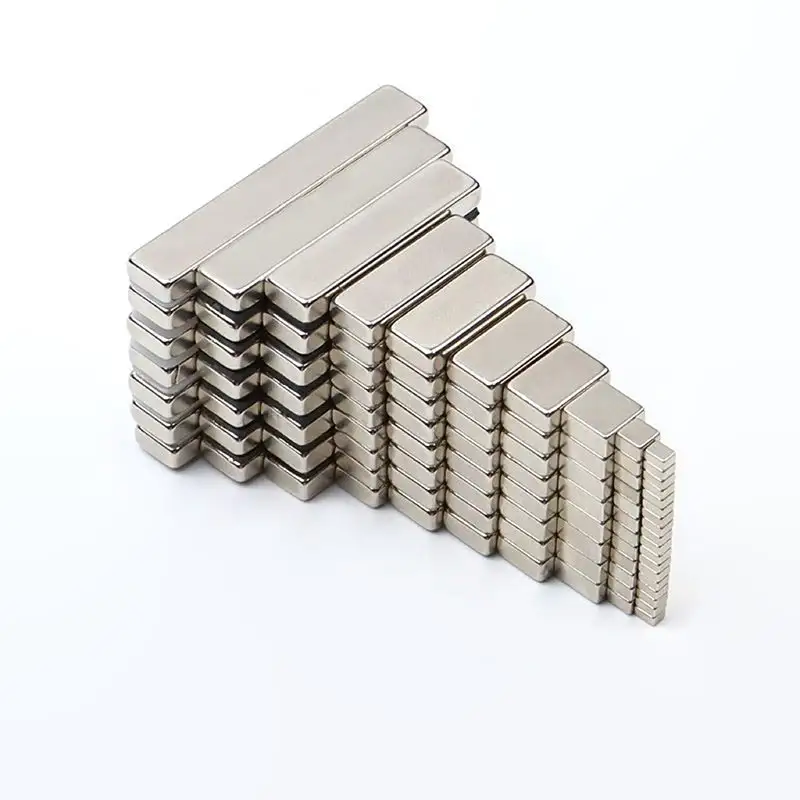

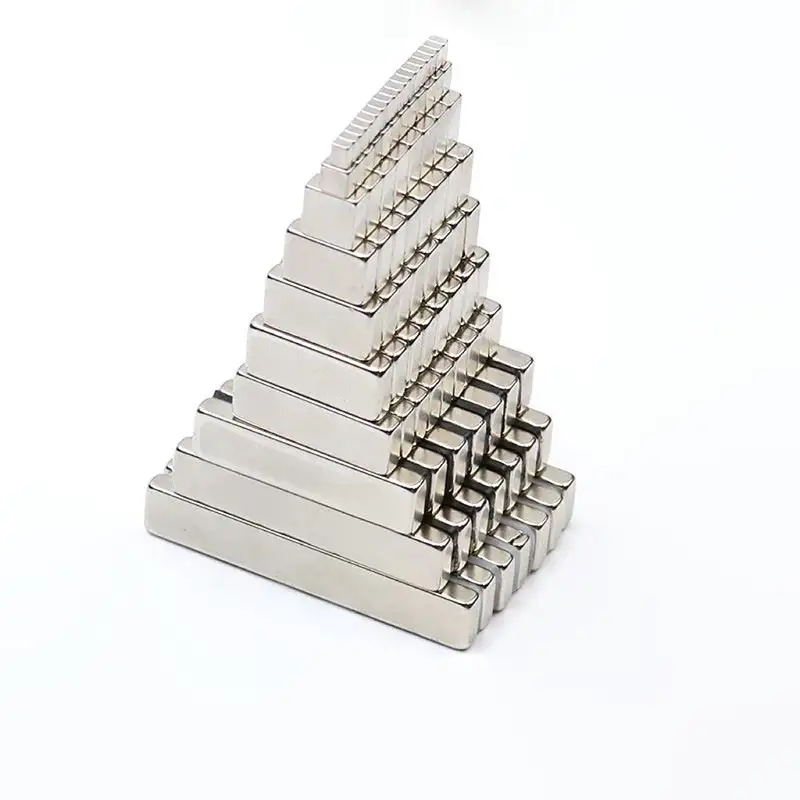

Blocs magnétiques pour applications industrielles
  • Blocs magnétiques pour applications industriellesBlocs magnétiques pour applications industrielles
  • Blocs magnétiques pour applications industriellesBlocs magnétiques pour applications industrielles
  • Blocs magnétiques pour applications industriellesBlocs magnétiques pour applications industrielles

Blocs magnétiques pour applications industrielles

Découvrez les blocs aimants haute performance pour les applications industrielles de Zhaobao Magnet Group. Construits avec des noyaux NdFeB, SmCo et Ferrite auto-fondus offrant une puissance de qualité N54/N54SH, ils présentent une pureté de matériau > 95 %, une tolérance à la chaleur extrême (350 °C), une précision dimensionnelle stricte et une conception personnalisée 100 % OEM.

envoyer une demande

Description du produit

Commandez dès aujourd'hui les blocs magnétiques industriels Zhaobao Magnet : contactez nos experts pour une conception personnalisée, des essais d'échantillons gratuits et des prix de gros directement en usine ! Conçus par un fabricant depuis 30 ans avec une base de 60 000 m² et une capacité de 8 000 tonnes, nos blocs magnétiques pour applications industrielles offrent une intensité de champ magnétique et une stabilité structurelle exceptionnelles. Certifiés IATF16949 et ISO9001, nous fournissons des blocs OEM/ODM complets avec des revêtements personnalisés, une coercivité élevée et une perte d'excitation nulle à plus de 3 000 entreprises mondiales.

Block Magnets for Industrial Applications

Que sont les blocs magnétiques pour les applications industrielles ?

Les blocs magnétiques pour applications industrielles (également appelés aimants rectangulaires, blocs magnétiques carrés ou dalles magnétiques) sont des composants à aimants permanents de précision conçus pour générer des champs magnétiques puissants, stables et concentrés dans les machines lourdes et les processus industriels. Dotés de surfaces plates et parallèles avec des géométries rectangulaires standardisées ou personnalisées, ces blocs magnétiques offrent une efficacité volumétrique élevée, une zone de contact des pôles maximale et des forces de maintien ou de levage prévisibles.

Contrairement aux aimants grand public standards, les blocs magnétiques de qualité industrielle sont fabriqués sous des contrôles métallurgiques rigoureux pour résister à des contraintes mécaniques sévères, des températures de fonctionnement élevées, une exposition chimique agressive et des forces dynamiques continues. Ils servent de base magnétique centrale dans l’automatisation industrielle moderne, les assemblages de moteurs électriques, les systèmes de séparation magnétique, la robotique et les machines de levage lourdes.

Types de blocs magnétiques industriels

En fonction des exigences mécaniques, de l'exposition environnementale et des exigences de densité de flux de votre application, les blocs magnétiques industriels sont classés en plusieurs types de matériaux principaux :

  • Aimants en bloc de néodyme (NdFeB) : Connus comme le « roi des aimants », les blocs NdFeB offrent le produit énergétique maximum le plus élevé ($(BH)_{max}$) disponible sur le marché aujourd'hui. Ils sont idéaux pour les assemblages industriels compacts où une puissance magnétique maximale est requise dans un espace minimal.
  • Aimants en bloc de samarium-cobalt (SmCo) : stabilité thermique et résistance à la corrosion extrêmement élevées sans revêtements externes. Excellent choix pour les moteurs industriels de l’aérospatiale, de la défense et à haute température fonctionnant jusqu’à 350°C.
  • Aimants en bloc de ferrite (céramique) : très rentables et totalement résistants à l’oxydation. Couramment utilisé dans les séparateurs de convoyeurs à grand volume, les balayages magnétiques et les dispositifs de maintien à faible coût où le poids n'est pas une contrainte principale.
  • Blocs magnétiques AlNiCo : formés d'aluminium, de nickel et de cobalt, ces blocs offrent une stabilité de température supérieure jusqu'à 550 °C et une résistance exceptionnelle à la démagnétisation sous l'effet de la chaleur, ce qui les rend idéaux pour les capteurs industriels spécialisés et les équipements de fonderie.

    • Matériaux et qualités magnétiques

    Pour répondre à divers défis mécaniques et thermiques, nos blocs magnétiques sont produits dans une gamme complète de qualités magnétiques :

    Type de matériau Qualités magnétiques disponibles Température de fonctionnement maximale Profil de performance clé
    NdFeB de très haute qualité N50, N52, N54 80°C (176°F) Densité de flux énergétique maximale ; idéal pour l'automatisation à température ambiante et les entraînements linéaires.
    NdFeB haute température N48SH, N54SH, N54UH 150°C à 180°C Résistance supérieure à la démagnétisation thermique dans les moteurs industriels à haut rendement.
    NdFeB pour environnements extrêmes N48EH, N45AH 200°C à 240°C Coercivité intrinsèque ultra-élevée ($H_{cj}$) ; faible perte de poids sous des cycles thermiques extrêmes.
    Terre rare SmCo SmCo25 / Sm2Co17 (grades 16 à 32) 300°C à 350°C Résistance exceptionnelle à la corrosion et à la température pour les installations chimiques et de défense.

    Structure et conception de l'aimant en bloc

    La sélection des blocs magnétiques appropriés pour les applications industrielles nécessite une compréhension claire des dimensions physiques et de la direction de magnétisation :

  • Conventions dimensionnelles : les blocs magnétiques sont définis par la longueur ($L$) × la largeur ($W$) × l'épaisseur ($T$). Par convention industrielle, la dimension finale ($T$) désigne généralement l'axe le long duquel l'aimant est magnétisé.
  • Orientation de la magnétisation :
  • Épaisseur traversante (axiale) :Les pôles Nord et Sud résident sur les deux plus grandes surfaces planes. Cette configuration fournit une force de traction de surface maximale pour les applications de maintien, de serrage et de séparation.
  • Sur toute la longueur ou la largeur :Les pôles sont situés sur les faces d'extrémité plus petites, ce qui est idéal pour créer des champs magnétiques linéaires spécialisés ou des réseaux de rotors.
  • Alignement multipolaire :Les dispositifs de magnétisation personnalisés peuvent créer des motifs de pôles alternés sur une seule face de bloc pour des applications spécialisées de maintien ou de détection.
  • Chanfreins et trous fraisés : les blocs industriels peuvent être usinés avec des biseaux, des coins arrondis, des trous de marche ou des trous de montage fraisés pour accueillir des fixations mécaniques et éliminer l'écaillage des bords.

    • Principales fonctionnalités

    Nos blocs magnétiques industriels robustes sont conçus pour offrir des avantages opérationnels mesurables :

    1. Haute cohérence et structure interne uniforme

    Utilisant une technologie avancée de frittage sous vide et une technologie précise d’orientation des grains, nos blocs présentent une cohérence magnétique ultra-élevée (variation de flux de ± 1 % d’un lot à l’autre), éliminant ainsi les problèmes de perte d’excitation dans les assemblages à grande échelle.

    2. Résistance extrême à la démagnétisation

    Les qualités à haute coercivité spécialement développées (telles que N48EH et N45AH) garantissent une démagnétisation irréversible nulle sous des contre-couples électriques importants, des impacts mécaniques et des surtensions thermiques.

    3. Revêtements de protection de surface supérieurs

    Pour éviter l'oxydation et la dégradation physique dans des environnements d'exploitation difficiles, nous proposons des revêtements multicouches de qualité industrielle, notamment Ni-Cu-Ni, Epoxy (noir/gris), Parylène, Zinc et Téflon (PTFE).

    4. Tolérances de précision

    Utilisant des machines d'électroérosion à fil et de meulage diamant de pointe, nos blocs magnétiques maintiennent des tolérances dimensionnelles strictes jusqu'à ± 0,05 mm (ou ± 0,02 mm sur demande), garantissant un ajustement parfait dans les fentes de moteur étroites ou les boîtiers CNC.

    Spécifications techniques

    Paramètres d'ingénierie standard pour notre série industrielle d'aimants à blocs permanents :

  • Plage de longueur ($L$) : 5,0 mm à 250,0 mm
  • Plage de largeur ($W$) : 5,0 mm à 200,0 mm
  • Plage d'épaisseur ($T$) : 1,5 mm à 100,0 mm
  • Tolérances dimensionnelles : Standard ±0,05 mm ; Haute précision ±0,02 mm
  • Intensité du champ de surface : jusqu'à 12 000+ Gauss selon l'épaisseur et la qualité
  • Densité : 7,5 à 7,6 g/cm³ (NdFeB) / 8,3 à 8,5 g/cm³ (SmCo)
  • Épaisseur du revêtement : 10 à 30 microns (selon le matériau de revêtement spécifié)
  • Passivation et résistance à la corrosion : SST (essai au brouillard salin) jusqu'à 96 à 500 heures en fonction de la sélection du placage

    • Processus de fabrication

    Chaque bloc magnétique est produit sous une autogestion verticale complète, en maintenant des paramètres de qualité rigoureux à chaque étape de la production :

    1. Fusion sous vide des matières premières : les métaux des terres rares pures (néodyme, praséodyme, dysprosium, fer, bore) sont fondus dans des fours à induction sous vide pour créer des lingots d'alliage de haute pureté.
    2. Broyage au jet d'hydrogène : les lingots d'alliage sont broyés par décrépitation d'hydrogène et broyés au jet en poudres très uniformes à micro-échelle.
    3. Pressage par champ magnétique : La poudre fine est compactée dans des presses hydrauliques à fort tonnage sous des champs d'orientation magnétique intenses pour verrouiller l'alignement cristallin.
    4. Frittage sous vide : les blocs verts sont frittés à des températures proches de la fusion dans des fours à vide poussé pour atteindre la pleine densité du matériau (pureté > 95 %).
    5. Usinage de précision : les blocs frittés sont tranchés et rectifiés avec des meules diamantées ou des machines de coupe au fil selon les dimensions précises du client.
    6. Revêtement de surface et magnétisation : les blocs usinés subissent un revêtement électrolytique/époxy en plusieurs étapes suivi d'une magnétisation par impulsion capacitive à haute tension.

    Capacités de personnalisation

    Nous nous spécialisons dans la production personnalisée entièrement OEM et ODM de blocs magnétiques pour applications industrielles, adaptés directement à vos plans d'ingénierie :

  • Personnalisation géométrique : angles composés, fentes, rainures, marches, trous de montage fraisés et combinaisons complexes d'arc/bloc multi-segments.
  • Placage environnemental : traitements de surface personnalisés pour les environnements médicaux acides, au brouillard salin, marins ou stériles.
  • Réglage thermique : formulations d'alliages personnalisées adaptées pour correspondre à des enveloppes de température de fonctionnement spécifiques et à des paramètres de faible perte de poids.
  • Intégration de sous-ensembles : composants magnétiques pré-assemblés impliquant des blocs magnétiques liés à des plaques de support en acier inoxydable, en aluminium ou en fer.

    • Applications industrielles

    Nos blocs magnétiques permanents sont déployés dans le monde entier dans des domaines industriels critiques :

  • Automatisation industrielle et robotique : moteurs linéaires, servomoteurs, pinces magnétiques et effecteurs terminaux robotiques nécessitant une densité de couple élevée.
  • Systèmes de séparation magnétique : séparateurs magnétiques overband, poulies magnétiques à courroie croisée et aimants de suspension pour l'exploitation minière, le recyclage et la manutention de matériaux en vrac.
  • Groupes motopropulseurs automobiles et véhicules électriques : moteurs de traction principaux, systèmes de direction assistée électrique (EPS) et capteurs de freinage.
  • Aérospatiale et défense : actionneurs haute température, systèmes radar et systèmes de contrôle de navigation de précision.
  • Machinerie lourde et maintien de la pièce : mandrins magnétiques, aimants de levage industriels, pinces de soudage et unités de serrage de luminaires CNC.

    • Pourquoi choisir le groupe Zhaobao Magnet

    Le partenariat avec le groupe Zhaobao vous donne accès à 30 ans de maîtrise de fabrication et d'autorité technique dans la technologie des aimants permanents :

  • Pionnier de l'industrie depuis 30 ans : Fondé dans les années 1990, nous sommes l'un des premiers fabricants chinois d'aimants permanents aux terres rares, exploitant un immense complexe de production de 60 000 m² avec plus de 500 professionnels qualifiés.
  • Capacité énorme et approvisionnement auto-contrôlé : Avec une production annuelle de néodyme supérieure à 8 000 tonnes, notre chaîne d'approvisionnement entièrement intégrée garantit une pureté des matériaux de plus de 95 % (par rapport à la moyenne de l'industrie de 80 %).
  • Expertise de pointe en R&D : Forts de 22 brevets d'invention et d'un « Centre d'ingénierie des aimants permanents » commun co-établi avec l'Académie chinoise des sciences, nous sommes à la pointe de l'industrie en matière de développement d'aimants à coercivité élevée, à haute cohérence et de qualité supérieure (N54, N54SH, N48EH, N45AH).
  • Certifications mondiales complètes : entièrement certifié CE, RoHS, REACH, CP65, ASTM, CPSIA et conformité chinoise exclusive CHCC.
  • Expérience éprouvée : plus de 3 000 clients internationaux dans plus de 95 pays, parmi lesquels des puissances mondiales telles que Huawei, Samsung, Disney, Hitachi, General Motors, Haier, Volkswagen, Xiaomi et Foxconn.
  • Assistance mondiale dédiée : communication en anglais rapide et sans obstacle avec des réponses garanties dans les 8 heures, un devis gratuit, la fourniture d'échantillons et une assistance technique individuelle complète.


    • Zhaobao Magnet Group IATF 16949 automotive quality management certification Zhaobao Magnet Group ISO 9001 quality management system certification Zhaobao Magnet Group international product compliance certification RoHS REACH CE Zhaobao Magnet Group environmental and social responsibility certification ISO 14001 SA8000


    Guide de sélection

    Lors de l'ingénierie ou de l'achat d'une barre magnétique industrielle ou d'un composant de bloc, tenez compte de ces paramètres de sélection critiques :

    1. Force de traction magnétique requise : calculez l'entrefer et la puissance de maintien requise pour déterminer si les qualités N35, N52 ou N54 sont nécessaires.
    2. Température de fonctionnement maximale : faites correspondre la température de fonctionnement continue à la qualité thermique correcte (Standard ≤80°C, M ≤100°C, H ≤120°C, SH ≤150°C, UH ≤180°C, EH ≤200°C, AH ≤240°C).
    3. Exposition environnementale : sélectionnez Ni-Cu-Ni pour les machines générales intérieures, Epoxy pour une humidité élevée ou le matériau SmCo pour les environnements chimiques corrosifs.
    4. Montage mécanique : Déterminez si le collage sur surface plane (époxy structurel) ou la fixation mécanique (trous de vis fraisés) est le mieux adapté à votre conception structurelle.

    Foire aux questions

    Quelle est la qualité la plus puissante disponible pour les blocs magnétiques industriels ?

    Le grade à température ambiante le plus puissant est le N54, offrant une densité d’énergie magnétique maximale. Pour les environnements industriels à haute température, les qualités à coercivité élevée telles que N54SH, N48EH ou N45AH offrent un équilibre optimal entre la force magnétique extrême et la résistance à la démagnétisation thermique.

    Comment protéger les blocs magnétiques contre l’écaillage ou la corrosion ?

    Parce que les matériaux frittés de terres rares sont intrinsèquement durs et cassants, nous appliquons des revêtements multicouches tels que Ni-Cu-Ni ou Epoxy très résistant. De plus, la spécification de bords chanfreinés ou arrondis lors de la phase de conception réduit considérablement le risque d'écaillage des bords pendant l'installation et le fonctionnement.

    Zhaobao Magnet peut-il fournir des blocs magnétiques personnalisés selon les dessins CAO ?

    Oui. En tant qu'usine de source directe, nous fournissons une personnalisation complète OEM/ODM. Vous pouvez spécifier exactement la longueur, la largeur, l'épaisseur, les coupes en gradins, les biseaux, les trous fraisés, la direction de magnétisation et la qualité thermique en fonction de vos dessins CAO.

    Obtenez des blocs aimants personnalisés pour votre projet

    Besoin de conseils techniques d’experts ou d’un devis de gros compétitif pour des blocs magnétiques pour applications industrielles ? Contactez Zhaobao Magnet Group dès aujourd'hui pour une consultation d'ingénierie sans obstacle, un examen CAO et une expédition mondiale rapide d'échantillons dans les 8 heures !
